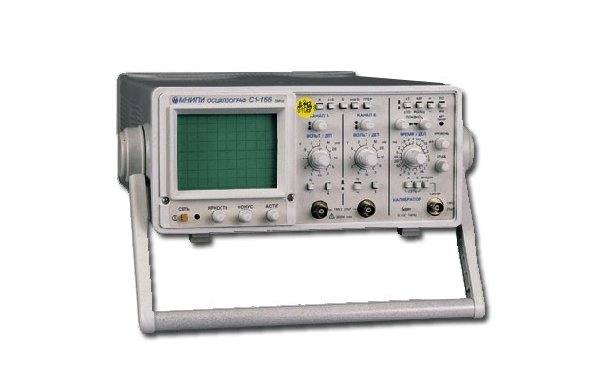

Осциллограф С1-166/1
Универсальный аналоговый осциллограф С1-166/1 предназначен для исследования электрических сигналов в полосе пропускания 0 - 25 МГц путем визуального наблюдения формы электрических сигналов на экране электронно-лучевой трубки (ЭЛТ), измерения их амплитудных и временных параметров по шкале экрана. Может использоваться для ремонта, обслуживания и диагностики неисправностей радиоэлектронной аппаратуры, в том числе и на труднодоступных объектах. Прибор характеризуются удобством в работе и при обслуживании, прочностью конструкции, высокой временной и температурной стабильностью, минимальным весом и габаритными размерами.
Основные данные С1-166/1
Вертикальное отклонение
• Полоса пропускания 0-25 МГц
• Коэффициенты отклонения 2 мВ/дел-5 В/дел (шаг1-2-5)
• Погрешность установки ± 4%
• Время нарастания ПХ ≤ 14нс
• Входной импеданс 1 МОм/25пФ, (с делителем 1:10 -10 МОм/15 пФ)
• Входное напряжение:
с открытым входом ≤ 100 В
с закрытым входом ≤ 100 В
с делителем 1:10 ≤ 250 В
• Режимы по вертикали: канал А, канал Б, сумма каналов А+Б в любой комбинации , каналы А,Б и А+Б прерывисто/поочередно, изменение полярности сигнала в канале Б
Горизонтальное отклонение
• Коэффициенты развертки 0,1 мкс/дел-0,1 с/дел (шаг1-2-5)
• Погрешность установки ±5%, с растяжкой ±7%
• Растяжка развёртки x10
• Режимы развёртки автоколебательный, ждущий
Синхронизация
• Источники канал 1, канал 2, внешний, от сети
• Внешняя синхронизация 10 Гц-25 МГц, 0,2-10 В
• Задержка изображения обеспечивает возможность наблюдение переднего фронта
• Наличие режима X-Y в полосе в полосе 1МГц, коэф. отклонения 2 мВ/дел- 5В/дел
• Встроенный калибратор
меандр: частота (1000 ±10) Гц, амплитуда (0,6 ±0,006) В
