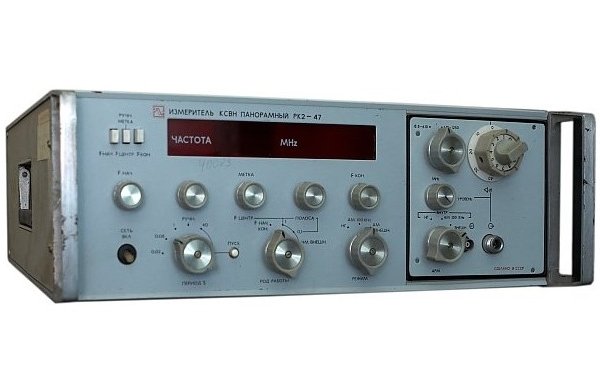

Измеритель КСВН РК2-47
Измеритель РК2-47 предназначен для измерения КСВН элементов коаксиальных трактов и коэффициента передачи коаксиальных четырёхполюсников на малом уровне мощности.
Применяется в лабораторных, цеховых и полевых условиях.
Основные технические характеристики прибора РК2-47:
• Диапазон частот, МГц: 20-1250.
• Волновое сопротивление, Ом: 50; 75.
• Пределы измерений:
КСВН: 1,05-5;
коэффициента передачи, дБ: -35 - 60.
• Погрешность измерений:
КСВН, %: ±(5,25-25);
ослаблений, дБ: ±(0,05+0,5).
• Наработка на отказ, ч: 3000.
• Питание: 220 В, 50 Гц.
• Потребляемая мощность, В*А: 150.
• Масса: общая: 45 кг.
• Габариты: индикатора: 482х175х490 мм; генератора качающейся частоты: 482х175х490 мм.
