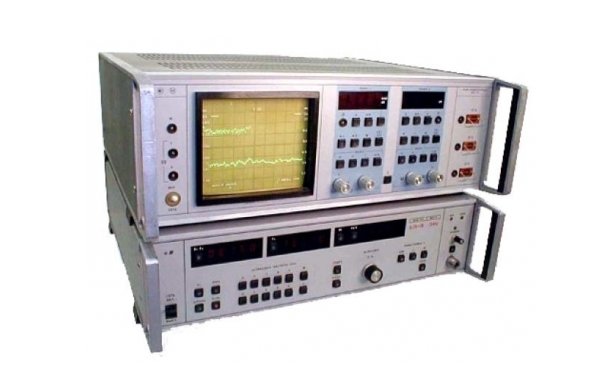

Измеритель КСВН Р2-107
Р2-107 предназначен для панорамного отображения на экране индикаторного устройства и измерения частотных характеристик КСВН и ослабления элементов коаксиального тракта.
Применяется в лабораторных и цеховых условиях при измерении и настройке параметров КСВН И ослабления различных СВЧ-устройств.
Р2-107 позволяет наблюдать на экране индикатора характеристики КСВН и ослабления одновременно (двухканальный режим), запоминать характеристики на экране и сравнивать с текущей характеристикой. Имеется цифровой отсчет измеряемых величин КСВН, ослабления, пределов перестройки частоты. Приборы могут управляться по частоте в ручном и автоматическом режимах или через КОП.
Основные данные Р2-107
• Диапазон частот ГГц: 2 - 8,3
• Пределы измерения КСВН: 1,07 - 5
• Пределы допускаемой основной погрешности измерения КСВН, %: 5К+2
• Пределы измерения ослабления, дБ: 0 - 40
• Пределы допустимой основной погрешности измерения ослабления ±(0,04A+0.3) дБ
• СВЧ-тракт, мм: 3,5/1,52
