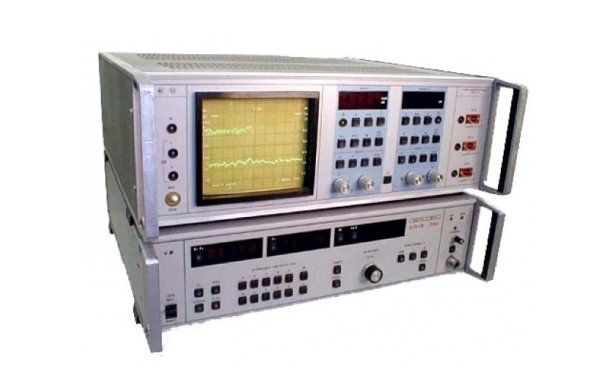

Измеритель КСВН панорамный Р2-109А
Коаксиальный для измерения КСВН и ослабления элементов СВЧ-тракта с воспроизведением их частотных зависимостей на экране ЭЛТ с одновременным цифровым отсчетом измеряемых величин. Измеритель КСВН Р2-109А отличается высокой производительностью измерений, безинерционностью, высокой степенью автоматизации.
Индикатор измерителя КСВН Р2-109А со встроенным нормализатором обеспечивает запоминание исследуемых характеристик и проведения сравнительных измерений, одновременное наблюдение характеристик КСВН и ослабление четырехполюсников, работу с ЭВМ через КОП. Генератор измерителя КСВН Р2-109А стабилен по частоте и имеет цифровое управление.
Технические характеристики измерителя КСВН Р2-109А:
• Размеры тракта измерителя КСВН Р2-109А, мм 3.5/1.52
• Диапазон частот измерителя КСВН Р2-109А, ГГц 0.01-2.14
• Диапазон измерения КСВН измерителем Р2-109А 1.07-5.0
• Диапазон измерения ослабления, дБ 0-40
• Погрешности измерения ослабления, дБ ±(0,04А+0,3)
• Погрешности измерения КСВН % ±5
• Габариты ГКЧ, мм 488х475х133
• Габариты индикатора, мм 488х492х173
• Масса ГКЧ, кг 16
• Масса индикатора, кг 18
• Потребляемая мощность ГКЧ, ВА 160
• Потребляемая мощность индикатора, ВА 85
• Прибор Р2-109А снят с пр-ва, ему замена Р2-137
