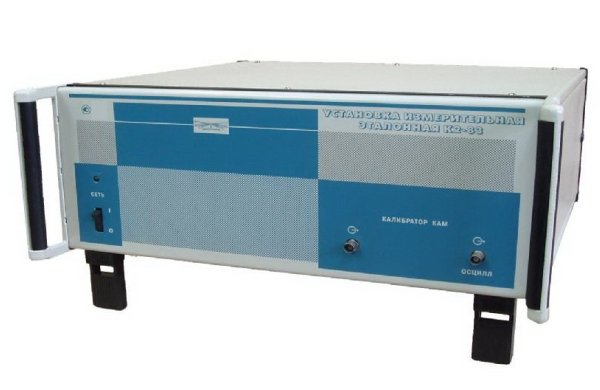

Эталонная измерительная установка К2-83

Артикул: 1-17156

Эталонная измерительная установка К2-83 предназначена для поверки измерителей коэффициента амплитудной модуляции и измерительных генераторов.Эталонная измерительная установка коэффициента амплитудной модуляции К2-83 применяется при серийном выпуске и периодической поверке измерителей модуляции и измерительных генераторов по параметрам амплитудно-модулированных колебаний.Эталонная измерительная установка коэффициента амплитудной модуляции К2-83 может быть использована для проверки и аттестации измерительных генераторов по шумовым параметрам, а также как генератор сигналов с калиброванными значениями коэффициентов АМ, малым уровнем нелинейных искажений, сопутствующим видом модуляции и шумов.



Эталонная измерительная установка К2-83

Эталонная измерительная установка К2-83 предназначена для поверки измерителей коэффициента амплитудной модуляции и измерительных генераторов.Эталонная измерительная установка коэффициента амплитудной модуляции К2-83 применяется при серийном выпуске и периодической поверке измерителей модуляции и измерительных генераторов по параметрам амплитудно-модулированных колебаний.Эталонная измерительная установка коэффициента амплитудной модуляции К2-83 может быть использована для проверки и аттестации измерительных генераторов по шумовым параметрам, а также как генератор сигналов с калиброванными значениями коэффициентов АМ, малым уровнем нелинейных искажений, сопутствующим видом модуляции и шумов.

ОПИСАНИЕ
Эталонная измерительная установка коэффициента амплитудной модуляции К2-83 представляет собой настольный блок, содержащий прецизионный источник амплитудно-модулированных ВЧ сигналов. Принцип действия установки К2-83 основан на формировании сигнала с коэффициентом амплитудной модуляции (КАМ), равным 100 %. Для воспроизведения сигналов с значениями коэффициента амплитудной модуляции в пределах 0,1 % - 99 % используется делитель модулирующего напряжения.


Технические характеристики
 Номинальные значения фиксированных несущих частот калибратора КАМ:  0,01; 0,035; 0,1; 0,35; 1; 4; 25 и 500 МГц
Пределы допускаемой абсолютной погрешности установки несущих частот:
на частоте 0,01 МГц;
до 4 МГц включительно;
на частоте 25 МГц;
на частоте 500 МГц.
± 0,5 кГц
± 1 кГц
± 2 кГц
± 20 кГц

 Диапазоны модулирующих частот, пределы устанавливаемых пиковых и среднеквадратических значений коэффициентов АМ в зависимости от значений несущих частот обеспечиваются согласно таблицы:

Несущая частота, (fн) МГц Диапазон модулирующих частот, кГц Пределы коэффициента амплитудной модуляции, % Среднеквадратич. значения Пределы коэффициента амплитудной модуляции, % Пиковые значения
0,01 от 0,02 до 0,4 от 0,1 до 70 от 0,1 до 100
0,035 от 0,02 до 1 от 0,1 до 70 от 0,1 до 100
0,1 ; 0,35 от 0,02 до 6 от 0,1 до 70 от 0,1 до 100
1 от 0,02 до 20 от 0,1 до 70 от 0,1 до 100
4 от 0,02 до 20 от 0,1 до 70 от 0,1 до 100
25 от 0,02 до 200 от 0,1 до 70 от 0,1 до 100
500 от 0,02 до 200 от 0,1 до 70 от 0,1 до 100

Пределы допускаемой абсолютной погрешности воспроизведения пиковых (ΔМ) и среднеквадратических (ΔМСКЗ) значений коэффициентов режимах автоматизированной и ручной калибровки не превышают следующих значений: ΔМ = ± (А0?10-2М + 3ΔМШ); ΔМСКЗ = ± (1,2А0?10-2М + ΔМш),
где А0 – множитель в относительных единицах;
М – значение коэффициента АМ, воспроизводимое установкой;
ΔМШ – составляющая погрешности за счет амплитудного шума и фона АМ сигналов

 Несущая частота, (fН) МГц  Диапазон модулирующих частот, кГц  Множитель А0 Нормальные условия  Множитель А0 Рабочие условия
 0,01  от 0,02 до 0,4  0,3  0,5
 0,035  от 0,02 до 1  0,3  0,5
 0,1 ; 0,35  от 0,02 до 6  0,3  0,5
 1  от 0,02 до 20  0,3  0,5
 4 от 0,02 до 20
св. 20 до 60
0,3
0,4
0,5
0,6
 25 от 0,02 до 20
св. 20 до 60
св. 60 до 100
св. 100 до 200
0,3
0,4
0,5
0,5
0,5
0,6
0,8
0,8
 500 от 0,02 до 60
св. 60 до 100
св. 100 до 200
0,4
0,5
0,5
0,6
0,8
0,8
 Несущая частота, МГц  Амплитудный шум и фон сигналов, ΔМШ, % (эфф) в полосе
(0,3 ÷ 3,4) кГц
 Амплитудный шум и фон сигналов, ΔМШ, % (эфф) в полосе
(0,02 ÷20) кГц
Амплитудный шум и фон сигналов, ΔМШ, % (эфф) в полосе
(0,02 ÷ 60) кГц
 Амплитудный шум и фон сигналов, ΔМШ, % (эфф) в полосе
(0,02 ÷200) кГц
 500  0,01  0,02  0,035  0,06
 25  0,007  0,015  0,025  0,045
 4  0,01  0,02  0,035  -
Величина сопутствующей фазовой модуляции в АМ сигналах на несущих частотах 4 и 25 МГц и модулирующих частотах до 20 кГц не превышает 0,00005 рад/%
Номинальные значения фиксированных модулирующих частот встроенного генератора 0,02; 0,03; 0,055; 0,09; 0,4; 1; 6; 20; 30; 60; 100; 200 кГц
Коэффициент гармоник встроенного модулирующего генератора не более (0,03…0,05) %

• Напряжение (220 ± 22) В
• Частота (50 ± 0,5) Гц
• Потребляемая мощность не более 50 В?А
• Средняя наработка на отказ не менее 12000 ч
• Габаритные размеры установки не более (488 х 475 х 210) мм
• Масса установки не более 22 кг
