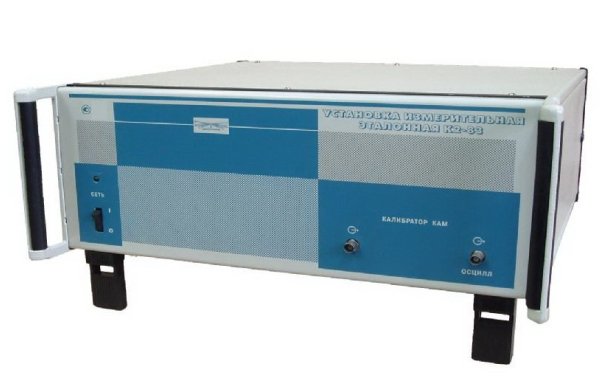

Эталонная измерительная установка К2-83
Эталонная измерительная установка К2-85 предназначена для воспроизведения размера единицы девиации частоты и передачи его эталонным и рабочим средствам измерения девиации частоты. Применяется при поверке и калибровке средств измерений девиации частоты.
ОПИСАНИЕ
Эталонная измерительная установка девиации частоты К2-85 представляет собой настольный блок с персональным компьютером, содержащий прецизионные генераторы частотно-модулированных (ЧМ) и немодулированных колебаний, встроенные генератор низких частот, частотомер, средства калибровки и средства ввода-вывода информации на ПЭВМ Принцип действия установки К2-85 основан на формировании ЧМ сигнала линейным модулятором, измерении девиации частоты в реперной точке методом электронно-счетного частотомера и точным делении модулирующего напряжения эталонным делителем. Ввод, вывод, обработка, хранение и отображение информации, реализация алгоритмов калибровки, математическая обработка результатов измерений выполняются на ПЭВМ.
| Технические характеристики | |
| Несущие частоты сигналов fн, перестраиваемая частота от 0,1 до 5 МГц. | (5 ± 0,002) МГц, (50 ± 0,02) МГц, (250 ± 0,1) МГц, (500 ± 0,2) МГц, (1000 ± 0,4) МГц |
| Модулирующие частоты Fм встроенного модулирующего генератора: | 0,02; 0,03; 0,055; 0,09; 0,4; 1,0; 6,0; 20; 30; 60; 100; 200 кГц |
Диапазон воспроизведения девиации частоты и пределы допускаемой абсолютной погрешности воспроизведения девиации частоты ЧМ сигналов:
| Несущая частота, (fн) МГц | Диапазон модулирующих частот, кГц | Пределы воспроизведения девиации частоты, кГц | Пределы допускаемой абсолютной погрешности |
| 5 | от 0,02 до 30 | от 0,01 до 100 | ± (0,003?Δf+3?fш) |
| 50 | от 0,02 до 30 от 30 до 200 |
от 0,01 до 1000 | ± (0,003?Δf+3?fш) |
| 250 | от 0,02 до 60 | от 0,01 до 1000 | ± (0,004?Δf+3?fш) |
| 500 | от 0,02 до 60 | от 0,01 до 1000 | ± (0,004?Δf+3?fш) |
| 1000 | от 0,02 до 60 | от 0,01 до 1000 | ± (0,004?Δf+3?fш) |
где Δf – значение девиации частоты в Гц, fш – коэффициент в Гц
| Несущая частота, МГц | fш, Гц в полосе (0,3 ÷ 3,4) кГц |
fш, Гц в полосе (0,02 ÷20) кГц |
fш, Гц в полосе (0,02 ÷ 60) кГц |
fш, Гц в полосе (0,02 ÷200) кГц |
| 5 | 0,4 | 0,06 | - | - |
| 50 | 4 | 6 | 10 | 45 |
| 250 | 20 | 30 | 50 | - |
| 500 | 40 | 60 | 100 | - |
| 1000 | 80 | 120 | 200 | - |
| Коэффициент гармоник формируемых ЧМ сигналов при модуляции от встроенного генератора не более | (0,03 ÷0,2) % |
| Коэффициент сопутствующей амплитудной модуляции не превышает | 3% |
| Напряжение выходных сигналов на нагрузке 50 Ом не менее | 150 мВ |
| Несущие частоты немодулированных сигналов, с отклонением относительно номинальных значений ± 5?10-5?fн | 0,1 МГц, 1 МГц, 10 МГц, 50 МГц, 250 МГц, 500 МГц и1000 МГц |
• Среднеквадратическое значение паразитной девиации частоты немодулированных сигналов
- в полосе от 0,3 до 3,4 кГц (1?10-9?fн+0,1) Гц
- в полосе от 0,02 до 20 кГц (5?10-9?fн+0,3) Гц
• Напряжение (220 ± 22) В
• Частота (50 ± 0,5) Гц
• Потребляемая мощность не более 60 В?А
• Средняя наработка на отказ не менее 12000 ч
• Габаритные размеры (без ПЭВМ) длина х ширина х высота 488 х 475 х 210 мм
• Масса (без ПЭВМ) не более 18 кг
