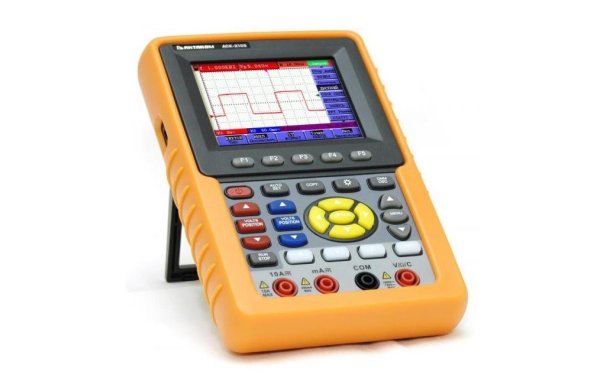

Осциллограф цифровой AKTAKOM АСК-2028
Предназначен для визуального наблюдения сигнала и сохранения его для дальнейшей обработки.
| Общие характеристики | |
| 20 автоматических измерений | Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Preshoot, Risetime, Falltime, +Width, -Width, +Duty, -Duty, Delay A→B?Delay A→B |
| курсорные измерения | |
| режим мультиметра | |
| интерполяция sin(x)/x | |
| хранение осциллограмм | 4 осциллограммы |
| цветной ЖКИ дисплей | |
| возможность сохранения на USB-устройство | |
| USB интерфейс для связи с ПК, программное обеспечение | |
| автономная работа от встроенного аккумулятора | |
Технические характеристики
в режиме осциллографа
| 2 канала | |
| полоса пропускания | 20 МГц |
| максимальная частота дискретизации | 100 Мвыб/сек |
| время нарастания | 17,5 нс |
| вертикальная чувствительность | 5 мВ/дел ... 5 В/дел |
| вертикальное разрешение | 8 бит |
| погрешность | ± 3% |
| входной импеданс | 1 МОм ± 2% |
| максимальное входное напряжение | 400 Впик |
| входы | АС, DC, GND |
| математические функции | суммирование, вычитание, умножение, деление, инверсия |
| режим X-Y | |
| коэффициент развертки | 5 нс/дел ... 100 с/дел |
| память | 6 К на канал |
| режимы синхронизации | фронт, видео, поочередный |
| регулируемый гистерезис уровня запуска | 0,2...1 дел |
| пиковый детектор | |
| функция усреднения (4...128) | |
| функция анализа спектра на основе БПФ (4 окна) | прямоугольник, Blackman, Hanning, Hamming |
в режиме мультиметра
| Измеряемая величина | Диапазоны | Погрешность |
| Постоянное напряжение | 100 мкВ ... 400 В 400 В...1000 В |
±(1% + 1 е.м.р.) не нормируется |
| Переменное напряжение (40 Гц…400 Гц) | 1 мВ ... 400 В 400 В...750 В |
±(1% + 3 е.м.р.) не нормируется |
| Постоянный ток | 10 мкА ... 10А | ±(1% + 3 е.м.р.) на диапазоне до 10 мкА |
| Переменный ток | 10 мкА ... 10 А | ±(1,5% + 3 е.м.р.) на диапазоне до 10 мкА |
| Сопротивление | 0,1 Ом ... 40 МОм | ±(1% + 1 е.м.р.) |
| Емкость | 10 пФ ... 100 мкФ | ±(3% + 3 е.м.р.) |
| • режим тестирования диодов • режим прозвонки цепи |
 |
 |
 |
| аксессуары | вид сверху | режим мультиметра |
Общие характеристики
| • Дисплей 3,7 дюйма цветной ЖКИ, разрешение 640x480 точек, 65536 цветов • Питание: 8,5 В DC, 1,5 A (аккумулятор) / 100-240 В, 50/60 Гц (сетевой адаптер) • Потребляемая мощность не более 6 Вт • Время работы от аккумулятора до 4 часов • Габаритные размеры 180x115x40 мм • Масса 0,645 кг |
|
|
|
| аксессуары | вид сверху | режим мультиметра |
Стандартная комплектация
| • прибор • сетевой адаптер • осциллографические щупы – 2 шт. • измерительные щупы к мультиметру – 2 шт. • модуль расширения для измерения малых емкостей • USB кабель для подключения к ПК • USB-переходник для подсоединения USB-устройства • устройство для калибровки осциллографических пробников • руководство по эксплуатации • программное обеспечение • жесткий кейс для транспортировки • габаритные размеры в упаковочной таре 290х140х425, вес 2,61 кг. |
Дополнительная комплектация
| • сумка для переноски • Измерительные соединительные кабели PTL904-1 , PTL904-2 , PTL904-3 , PTL904-4 , PTL904-5 , PTL907-1 , PTL907-2 , PTL908-1 , PTL908-2 , PTL908-3 • Зажим-насадка типа «крокодил» 1000V / 20А АСА-2106 (цвет синий) • Зажим-насадка типа «крокодил» 1000V / 12А PTL909-5 (цвета: красный / черный) • АСА-2308 – адаптер Актаком для проводов, не имеющих разъема • Магнитный адаптер Актаком АСА-2207 • Минищуп Актаком с острой подпружиненной тонкой контактной иглой АСА-2364 • Гнездо-адаптер Актаком АСА-2104 для многоразового временного впаивания в плату • Переходник-шунт PTL-2172 • Универсальный набор аксессуаров АСА-2907 • Кейс пластиковый герметичный 37-1 • BNC кабельPTL922 , PTL923, PTL924 , PTL925, PTL927 • Переходники BNC: PTL-2156 , PTL-2157, PTL-2158, PTL-2159, PTL-2162 • Осциллографический пробник (Делитель 60 МГц) HP-9060 , (Делитель 100 МГц) HP-9100 , HP-9101R • МиниклипсаАСА-2554 для присоединения к осциллографическим пробникам • Подробный каталог "Элементы приборных устройств" (измерительные кабели, насадки и т.п.) |
