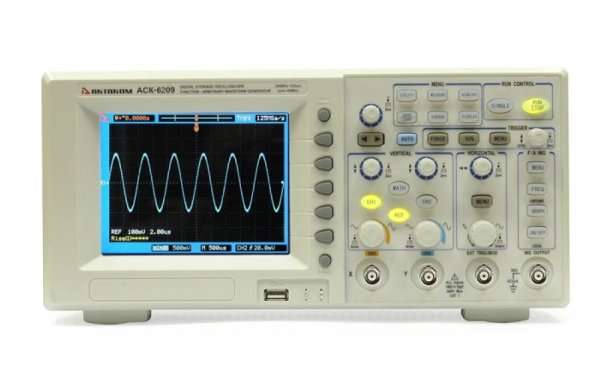

Осциллограф цифровой AKTAKOM АСК-6209
АСК-6209 представляет собой комбинированный прибор, сочетающий функции цифрового осциллографа и функционального генератора.
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ОСЦИЛЛОГРАФА | |
| автоматические измерения | 12 по напряжению, 16 во временной области |
| курсорные измерения | ручные, слежение, авто |
| хранение | 10 осциллограмм, 10 установок, маска Pass/Fail |
| ограничение полосы | 20 МГц |
| функция усреднения (2..256) | |
| пиковый детектор | |
| автоматический покадровый регистратор цифровые фильтры | НЧ, ВЧ, полосовой, режективный |
| интерполяция | Sin(x)/x, линейная |
| математические операции | сложение, вычитание, умножение |
| быстрое преобразование Фурье (5 окон), 1024 точек | |
| регулируемый гистерезис уровня запуска | |
| режимы растяжки, X-Y, самописец | |
| встроенный 5-разрядный частотомер с запуском с передней панели | |
| защита от несанкционированного доступа с паролем | |
| тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный!!! | |
| сохранение на USB-устройство | |
| РУССКОЯЗЫЧНОЕ МЕНЮ!!! | |
 |
 |
 |
| вид сбоку | вид сзади | комплектация |
| Технические характеристики | |
| 2 канала + внешний запуск | |
| максимальная полоса пропускания | 200 МГц (1 канал), 160 МГц (2 канала) |
| максимальная частота дискретизации в режиме реального времени | 1 Гвыб/сек |
| частота дискретизации в эквивалентном режиме | 50 Гвыб/сек |
| объем памяти | максимальная - до 2,4 М точек (1,2М точек на канал) |
| вертикальное разрешение | 8 бит |
| коэффициент вертикального отклонения | 2 мВ/дел...10 В/дел, погрешность: ±3% |
| время нарастания | 1,75 нс |
| входной импеданс | 1 MОм ±2% 18 пФ ±3 пФ |
| максимальное входное напряжение | 400 В пик-пик |
| коэффициент развертки | 5 нс/дел…50 с/дел с шагом 1-2-5, погрешность: ±0,01% |
| источник запуска | канал 1, канал 2, AC, внешний, внешний/5, по сети, поочередный |
| тип входов | AC, DC, ФВЧ, ФНЧ |
| тип запуска | фронт, импульс, видео с выбором строки (PAL, SECAM, NTSC |
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ГЕНЕРАТОРА | |
| Параметры сигнала | Форма сигнала: 30 типов, в т.ч. синус, меандр, импульс, треугольник и др. |
| Максимальная длина записи: 8К точек |
|
| Разрешение по амплитуде: 14 бит |
|
| Дискретизация: 200 Мвыб/с |
|
| Частотные характеристики | Частота выходного сигнала 1 мкГц...40 МГц (синус) 1 мкГц...10 МГц (импульс) 1 мГц...1 МГц (иные) |
| Разрешение 1 мкГц (синус, импульс, меандр) 1 мГц (иные) |
|
| Стабильность частоты ± 50 ppm |
|
| Амплитудные характеристики | Амплитуда выходного сигнала (открытый) 2 мВпик...20 Впик (≤20 МГц) 2 мВпик...6 Впик (>20 МГц) |
| Разрешение 1 мкВпик (50 Ом) 2 мкВпик (отрытый) |
|
| Точность установки амплитуды ± (2%+1мВ) (f=1кГц, синус) |
|
| Неравномерность АЧХ (синус, меандр, импульс) ±5% (≤5 МГц) ±10% (>5 МГц) |
|
| Выходной импеданс 50 Ом |
|
| Синусоида | Коэффициент гармоник -50 дБн в диапазоне DC...5 МГц -45 дБн в диапазоне 5 МГц…10 МГц -40 дБн в диапазоне >10 МГц |
| Общие искажения ≤0,2% (20 Гц…100 кГц) |
|
| Свипирование | Тип свипирования по частоте: линейное |
| Диапазон свипирования 1 мкГц...40 МГц (≤6 Впик) 1 мкГц...20 МГц (>6 Впик) |
|
| Форма сигнала синус, меандр |
|
| Цикл свипирования 1 мс…500 с |
|
| Направление свипирования вверх, вниз, вверх-вниз |
|
| Режим пачек импульсов | Форма сигнала 30 форм, в т.ч.синус, меандр, треугольник и т.д. |
| Количество циклов 1 ... 60000 |
|
| Частота выдачи пачек 1 мГц...1 МГц |
|
| Амплитудная модуляция | Форма несущей синус, меандр |
| Модулирующий сигнал 30 форм, в т.ч.синус, меандр, треугольник и т.д. |
|
| Частота модуляции 1 мГц...1 МГц |
|
| Коэффициент модуляции 0,0...120,0% |
|
| Частотная модуляция | Форма несущей синус, меандр |
| Модулирующий сигнал 30 форм, в т.ч.синус, меандр, треугольник и т.д. |
|
| Частота модуляции 1 мГц...1 МГц |
|
| Коэффициент модуляции 0,1...99,9% |
|
| ШИМ модуляция | Форма несущей импульс |
| Модулирующий сигнал 30 форм, в т.ч.синус, меандр, треугольник и т.д. |
|
| Частота модуляции 1 мГц...1 МГц |
|
| Коэффициент модуляции 1...99% |
|
| Частотная манипуляция | Форма несущей синус |
| Частота скачка 1 мкГц...40 МГц |
|
| Интервал модуляции 1 мс...40 с |
|
| Фазовая манипуляция | Форма несущей синус |
| Фазовый сдвиг 0..360° |
|
| Интервал модуляции 1 мс ... 40 с |
|
| DCOM модуляция | Форма несущей синус, меандр |
| Модулирующий сигнал 30 форм, в т.ч.синус, меандр, треугольник и т.д. |
|
| Частота модуляции 1 мГц...1 МГц |
|
Комплектация
| • дисплей: 5,6 дюймов, разрешение 320x234 точек, цветной TFT • интерфейс: USB-host, USB-device, PASS/FAIL, RS232C , LAN • питание: 99 В / 242 В (±10%) • потребляемая мощность: 50 Вт • масса: 2,5 кг • габаритные размеры: 320х156,5х123 мм |
