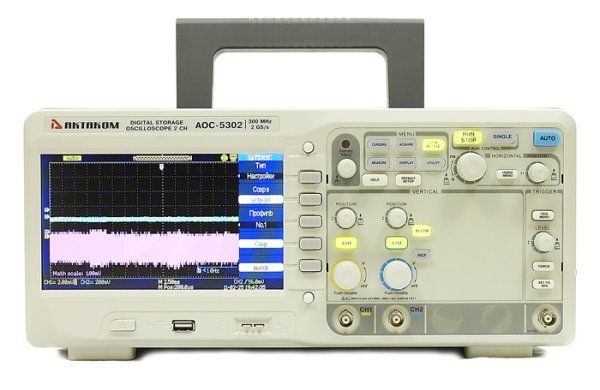

Осциллограф цифровой AKTAKOM АОС-5302
| Общие характеристики | |
| автоматические измерения: 32 типа. | 14 по напряжению: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot |
| 18 во временной и частотной областях: Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |
| курсорные измерения | ручные. слежение. авто |
| хранение | 20 осциллограмм, 20 установок, 2 опорных маски |
| ограничение полосы | 20 МГц |
| функция усреднения (4..256) | |
| пиковый детектор | |
| автоматический покадровый регистратор | 2500 кадров |
| цифровые фильтры | НЧ, ВЧ, полосовой, режективный |
| интерполяция | Sin(x)/x, линейная |
| математические операции | сложение, вычитание, умножение, деление |
| инверсия сигнала | |
| быстрое преобразование Фурье (Rectangle, Blackman, Hanning, Hamming). БПФ 1024 точки. | |
| режим растяжки | |
| режим X-Y | |
| самописец | 100 мс/дел...50 с/дел |
| встроенный 6-разрядный частотомер | |
| режим послесвечения | |
| тестирование в пределах ("годен-негоден") | Модуль Pass/Fail встроенный |
| форматы сохранения | осциллограмма (DAV), данные (CSV), изображение (BMP), настройки (SET) |
| сохранение на USB-устройство | |
| РУССКОЯЗЫЧНОЕ МЕНЮ!!! | |
 |
 |
 |
| вид сзади | вид сбоку | аксессуары |
| Технические характеристики | |
| 4 канала + внешний запуск | |
| полоса пропускания | 300 МГц |
| максимальная частота дискретизации в режиме реального времени | 2 Гвыб/сек (1 Гвыб/сек на канал) |
| частота дискретизации в эквивалентном режиме | 50 Гвыб/сек |
| максимальный объем памяти | 24 К (12 К на канал) |
| вертикальное разрешение | 8 бит |
| коэффициент вертикального отклонения | 2 мВ/дел...5 В/дел, погрешность: ±3% (≥ 5 мВ/дел) |
| время нарастания | 1,2 нс |
| входной импеданс | 1 MОм ±2% || 17 пФ ±3 п |
| максимальное входное напряжение | 400 В пик-пик |
| коэффициент развертки | 1 нс/дел…50 с/дел с шагом 1-2-5 |
| источник запуска | канал 1, канал 2, AC, внешний, внешний/5 |
| тип входов | AC, DC, ФВЧ, ФНЧ |
| тип запуска | фронт, импульс, скорость нарастания, видео с выбором строки (PAL, SECAM, NTSC), поочередный |
| дисплей | 7 дюймов, разрешение 480x234 точек, цветной TFT 64 К |
| интерфейс | USB-host, USB-device , PASS/FAIL, LAN |
| питание | 100 В - 240 В / 45 Гц...440 Гц |
| потребляемая мощность | 50 Вт |
| масса | 4,5 кг |
| габаритные размеры | 336х118х152 мм |
| Габаритные размеры в упаковочной таре 260х290х460, вес 4,7 кг. | |
Комплектация
| • прибор - 1 шт • осциллографические щупы - 4 шт • кабель питания - 1 шт • кабель USB - 1 шт • носитель с программным обеспечением и руководством пользователя • краткое руководство пользователя |
