Назначение

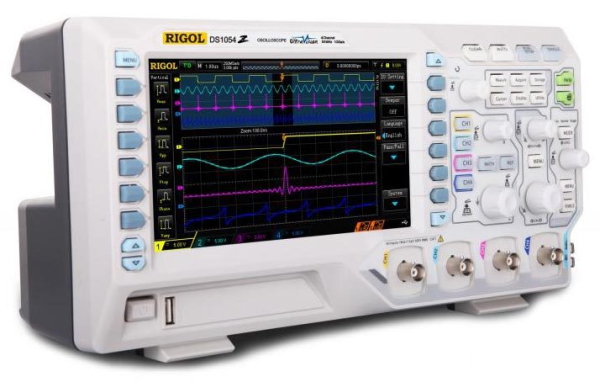

Цифровой осциллограф DS1054Z предоставляет пользователям широкие возможности по доступной цене. Благодаря инновационной технологии UltraVision, большой глубине записи, наличию четырех каналов, высокой скорости захвата осциллограмм цифровой осциллограф DS1054Z является идеальным средством для анализа сигналов при ограниченном бюджете.
Технические характеристики
| Параметр | Значение | |
| Полоса пропускания | 50 MГц | |
| Режим дискретизации | Реальное время | |
| Количество каналов | 4 | |
| Регистрация | Режим | Обычный Пиковый детектор 4 нс Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок) |
| Макс. дискретизация (реальное время) | 1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала) | |
| Вход | Связь по входу | открытый, закрытый, земля |
| Входной импеданс | 1 MΩ±1% || 15 пФ ±3 пФ | |
| Учет ослабления пробников | 0,01х-1000х с шагом 1-2-5 | |
| Максимальное входное напряжение | 300 Вскз CAT I, 100 Вскз CAT II Переходное перенапряжение 1000 Вп-п |
|
| Ограничение полосы пропускания | 20 МГц, полный диапазон | |
| Параметры горизонтальной системы |
Скорость захвата осциллограмм | 30000 осц./сек |
| Интерполяция | (sin x)/x | |
| Глубина записи | Один канал: Авто, 12 К, 120 К, 1.2 М, 12 М и 24 М (опция) Два канала: Авто, 6 К, 60 К, 600 К, 6 М и 12 М (опция) Четыре канала: Авто, 3 К, 30 К, 300 К, 3 М и 6 М (опция) |
|
| Коэффициент развертки | 5 нс/дел ~ 50 с/дел, с шагом 1~2~5 | |
| Погрешность временной базы | ≤±25 ppm | |
| Максимальная задержка | Пред-запуск: ≥ 1 ширины экрана Пост-запуск: 1 с....100000 с |
|
| Режимы | Y-T, X-Y, самописец, задержка | |
| Параметры вертикальной системы | Вертикальное разрешение | 8 бит |
| Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел | |
| Диапазон смещения | ±2 В (1 мВ/дел ~ 499 мВ/дел), ±100 В (500 мВ/дел ~ 10 В/дел ) |
|
| Полоса пропускания для аналогового периодического сигнала | DC ~ 50 МГц | |
| Полоса пропускания для однократного сигнала | DC ~ 50 МГц | |
| Низкочастотный предел | ≤5 Гц ( на входе BNC) | |
| Время нарастания | ≤7 нс (типичное) | |
| Погрешность коэф.усиления | < 10 мВ: ±4% от полной шкалы ≥10 мВ: ±3% от полной шкалы |
|
| Погрешность смещения | ±0,1 дел ±2 мВ ±1%смещения | |
| Изоляция между каналами | ≥40 дБ | |
| Измерения | Курсорные | ручные (ΔV, ΔT, 1/ΔT), слежение, авто |
| Автоматические | Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓ | |
| Отображение | 5 измерений одновременно | |
| Статистика | Среднее, максимальное, минимальное, девиация, количество измерений | |
| Частотомер | встроенный, 6 разрядов | |
| Математические операции | A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs | |
| FFT окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | |
| Шкала для FFT окна | dB/dBm, Vrms | |
| Количество шин для декодирования | 2 | |
| Декодирование | Parallel (стандартно), RS-232/UART (опция), I²C (опция), SPI (опция) | |
Система запуска
| Параметр | Значение | |
| Диапазон уровня запуска | Внутренний | ±5 делений от центра экрана |
| Режим запуска | Авто, обычный, одиночный | |
| Фильтрация | Срез ФВЧ (75 кГц), ФНЧ (75 кГц) | |
| Блокировка уровня запуска | 16 нс ~ 10 с | |
| Чувствительность триггера | 1 дел (< 5 мВ); 0,3 дел (>5 мВ) | |
| Запуск по фронту | нарастающий, спадающий, нарастающий&спадающий | |
| Запуск по длительности импульса | условие запуска | положительная полярность импульса: >, < , = отрицательная полярность импульса: >, < , = |
| диапазон установок | 8 нс ~ 10 с | |
| Запуск по ранту (опция AT-DS1000) |
условие запуска | положительная или отрицательная полярность: >, < , внутри диапазона < > |
| диапазон установок | 8 нс ~ 4 с | |
| Запуск по окну (опция AT-DS1000) |
Фронт | нарастающий, спадающий, нарастающий&спадающий |
| Позиция запуска | Вход, выход, время | |
| Ширина окна (время) | 8 нс ~ 4 с | |
| Запуск по N фронту (опция AT-DS1000) |
Тип фронта | нарастающий, спадающий |
| Время | 16 нс ~ 10 с | |
| Номер фронта | 1 ~ 65535 | |
| Скорость нарастания (Slope) | Скорость сигнала | положительная или отрицательная полярность: >, < , внутри диапазона < > |
| Условие запуска | 8 нс ~ 10 с | |
| Запуск по видеосигналу | Cистема | NTSC, PAL и SECAM |
| Cтандарт | 480P, 576P HDTV | |
| Запуск по шаблону | Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Запуск по задержке (опция AT-DS1000) |
Фронт | нарастающий, спадающий |
| Условие задержки | >, < , внутри интервала< >, вне интервала >< | |
| Длительность задержки | 8 нс ~ 10 с | |
| Запуск по истечении времени (TimeOut) (опция AT-DS1000) |
Фронт | нарастающий, спадающий, нарастающий&спадающий |
| Установка времени | 16 нс ~ 10 с | |
| Запуск по длительности события | Установка | H, L, X |
| Условие запуска | >, < , внутри интервала< > | |
| Длительность | 8 нс ~ 10 с | |
| Запуск Установка/Удержание (Setup/Hold) | Фронт | нарастающий, спадающий |
| Установка | H, L | |
| Время установки | 8 нс ~ 1 с | |
| Время удержания | 8 нс ~ 1 с | |
| RS-232/UART запуск (опция AT-DS1000) |
Полярность | положительная, инвентированая |
| Условие запуска | Start, Error, Check Error, Data | |
| Скорость | 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, User | |
| Разрядность | 5 bit, 6 bit, 7 bit, 8 bit | |
| I2C запуск (опция AT-DS1000) |
Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, A&D |
| Разрядность адреса | 7 бит, 8 бит, 10 бит | |
| Диапазон | от 0x0 до 0x7F, от 0x0 до 0xFF, от 0x0 до 0x3FF | |
| Длина | 1 ~ 5 байт | |
| SPI запуск (опция AT-DS1000) |
Условие | TimeOut |
| Значение удержания | 16 нс ~ 10 нс | |
| Разрядность | 4 бит ~ 32 бит | |
| Установка | H, L, X | |
Основные технические характеристики
Дисплей
| Параметр | Значение |
| Тип дисплея | диагональ 7” , ЖК, TFT матрица |
| Разрешение дисплея | 800 (по горизонтали) × 480 (по вертикали) точек |
| Количество цветов | 160 000 цветов |
| Послесвечение | мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно |
| Тип отображения | векторный, точками |
Выход для компенсации пробника
| Параметр | Значение |
| Выходное напряжение (типичное) | амплитуда 3 Вп-п |
| Частота (типичное) | Меандр 1 кГц |
Интерфейс
| Параметр | Значение |
| Стандартный | USB Host, USB-device, LAN, выход AUX (TrigOut/PassFail) |
Питание
| Параметр | Значение |
| Напряжение | 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц |
| Потребляемая мощность | < 50 Вт |
| предохранитель | 2 A, T тип, 250 В |
Массо-габаритные параметры
| Параметр | Значение |
| Габаритные размеры | 323,1 мм × 160,8 мм × 122,4 мм (Ш*В*Г) |
| Вес | Около 3,2 кг±0,2 кг (3,8 кг±0,5 кг с упаковкой) |
Комплект поставки
| № | Наименование | Количество |
| 1 | Цифровой осциллограф DS1054Z | 1 |
| 2 | Комплект опций BND-MSO/DS1000Z (расширение глубины памяти MEM-DS1000Z, декодирование для протоколов RS232, SPI, I2C SA-DS1000Z, расширенный запуск AT-DS1000Z, регистратор REC-DS1000Z) | 1 |
| 3 | Осциллографический щуп пассивный (150 МГц) | 4 |
| 4 | Сетевой кабель | 1 |
| 5 | USB кабель для подключения к ПК | 1 |
| 6 | Краткое руководство по эксплуатации | 1 |
