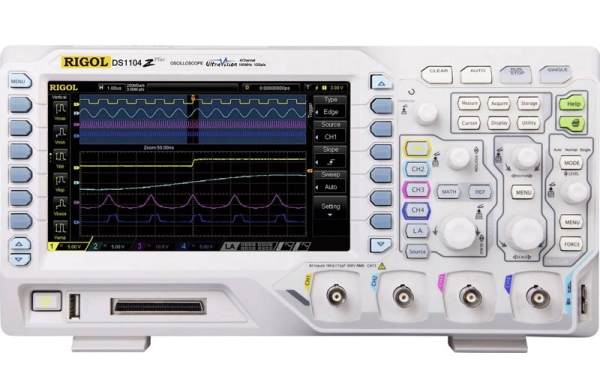

Цифровой осциллограф DS1074Z Plus обладает отличными техническими характеристиками и широкими функциональными возможностями, необходимыми для исследования и отладки электронных схем. В цифровом осциллографе DS1074Z Plus применена инновационная технология UltraVision, что обеспечило высокую скорость захвата осциллограмм, большую глубину записи, а также удобную навигацию по захваченному сигналу. Возможность синхронизации и декодирования сигналов последовательных шин позволяет использовать этот прибор для разработки и анализа встраиваемых систем, а опциональный 16-канальный логический анализатор позволит исследовать схемы со смешанными сигналами.
Технические характеристики
| Параметр | Значение | |
| Полоса пропускания | 70 MГц | |
| Режим дискретизации | Реальное время | |
| Количество каналов | 4 аналоговых + 16 цифровых (опция) | |
| Регистрация | Режим | Обычный; Пиковый детектор 4 нс (аналоговые каналы), 4 нс (цифровые каналы - опция); Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок); Высокое разрешение 12 бит |
| Максимальная дискретизация (реальное время) | Аналоговые каналы - 1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала); Цифровые каналы (опция) - 1 Гвыб/сек (8 каналов), 500 Мвыб/сек (16 каналов) |
|
| Вход | Связь по входу | открытый, закрытый, земля |
| Входной импеданс | аналоговые каналы: 1 MΩ±1% || 15 пФ ±3 пФ; цифровые каналы (опция): 100 кΩ±1% || 8 пФ ±3 пФ |
|
| Учет ослабления пробников | 0,01х-1000х с шагом 1-2-5 | |
| Максимальное входное напряжение | Аналоговые каналы: 300 Вскз CAT I, 100 Вскз CAT II; Переходное перенапряжение 1000 Вп-п; Цифровые каналы (опция): 40 Вскз CAT I; Переходное перенапряжение 800 Вп-п; |
|
| Ограничение полосы пропускания | 20 МГц, полный диапазон | |
| Параметры горизонтальной системы | Скорость захвата осциллограмм | 30000 осциллограмм/сек |
| Интерполяция | (sin x)/x | |
| Глубина записи | Один канал: Авто, 12 К, 120 К, 1.2 М, 12 М и 24 М; Два канала: Авто, 6 К, 60 К, 600 К, 6 М и 12 М; Четыре канала: Авто, 3 К, 30 К, 300 К, 3 М и 6 М; Цифровые каналы (опция): 24 М (8 каналов) / 12 М (16 каналов) |
|
| Коэффициент развертки | 5 нс/дел ~ 50 с/дел, с шагом 1~2~5 | |
| Погрешность временной базы | ≤±25 ppm | |
| Максимальная задержка | Пред-запуск: ≥ 1/2 (Глубина записи / Частота дискретизации); Пост-запуск: 1 с....500 с |
|
| Режимы | Y-T, X-Y, самописец, задержка | |
| Параметры вертикальной системы | Вертикальное разрешение | Аналоговые каналы: 8 бит; Цифровые каналы (опция): 1 бит |
| Аналоговые каналы | ||
| Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел | |
| Диапазон смещения | ±2 В (1 мВ/дел ~ 499 мВ/дел) | |
| ±100 В (500 мВ/дел ~ 10 В/дел ) | ||
| Полоса пропускания для аналогового периодического сигнала | DC ~ 70 МГц | |
| Полоса пропускания для однократного сигнала | DC ~ 70 МГц | |
| Ограничение полосы пропускания | 20 МГц | |
| Низкочастотный предел | ≤5 Гц ( на входе BNC) | |
| Время нарастания | ≤5 нс (типичное) | |
| Погрешность коэффициент усиления | ||
| ≥10 мВ: ±3% от полной шкалы | ||
| Погрешность смещения | ±0,1 дел ±2 мВ ±1% смещения | |
| Изоляция между каналами | ≥40 дБ | |
| Цифровые каналы (опция MSO Upgrade) | ||
| Пороги | 1 группа из 8 каналов, настраиваемые | |
| Уровень порогов | TTL (1,4 В); 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В); 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В); ECL (-1,3 В); PECL (+3,7 В); LVDS (+1,2 В); 0 В; Настраиваемые пользователем |
|
| Диапазон значений порогов | ±15 В с шагом 10 мВ | |
| Погрешность установки порога | ±(100 мВ + 3% от установленного значения) | |
| Максимальный динамический диапазон | ±10 В + значение порога | |
| Минимальный размах напряжения | 500 мВп-п | |
| Вертикальное разрешение | 1 бит | |
| Измерения | Курсорные | ручные (ΔV, ΔT, 1/ΔT), слежение, авто |
| Автоматические | Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑, Delay A→B↓, Phase A→B↑, Phase A→B↓ | |
| Отображение | 5 измерений одновременно | |
| Статистика | Среднее, максимальное, минимальное, девиация, количество измерений | |
| Частотомер | встроенный, 6 разрядов | |
| Математические операции | A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs, фильтр | |
| FFT окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | |
| Отображение в режиме БПФ | полное окно, половина окна | |
| Масштаб для FFT окна | dB/dBm, Vrms | |
| Фильтр | ФНЧ, ФВЧ, полосовой, режекторный | |
| Количество шин для декодирования | 2 | |
| Декодирование | Parallel, RS-232/UART, I²C, SPI | |
Система запуска
| Параметр | Значение | ||
| Диапазон уровня запуска | Внутренний | ±5 делений от центра экрана | |
| Режим запуска | Авто, обычный, одиночный | ||
| Фильтрация | Срез ФВЧ (75 кГц), ФНЧ (75 кГц) | ||
| Блокировка уровня запуска | 16 нс ~ 10 с | ||
| Чувствительность триггера | 1 дел (< 5 мВ); 0,3 дел (>5 мВ) | ||
| Запуск по фронту | нарастающий, спадающий, нарастающий & спадающий | ||
| Запуск по длительности импульса | условие запуска | положительная полярность импульса: >, <, = | |
| отрицательная полярность импульса: >, <, = | |||
| диапазон установок | 8 нс ~ 10 с | ||
| Запуск по ранту | условие запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> | |
| диапазон установок | 8 нс ~ 4 с | ||
| Запуск по окну | Фронт | нарастающий, спадающий, нарастающий & спадающий | |
| Позиция запуска | Вход, выход, время | ||
| Ширина окна (время) | 8 нс ~ 4 с | ||
| Запуск по N фронту | Тип фронта | нарастающий, спадающий | |
| Время | 16 нс ~ 10 с | ||
| Номер фронта | 1 ~ 65535 | ||
| Скорость нарастания (Slope) | Скорость сигнала | положительная или отрицательная полярность: >, <, внутри диапазона <> | |
| Условие запуска | 8 нс ~ 10 с | ||
| Запуск по видеосигналу | Cистема | NTSC, PAL и SECAM | |
| Cтандарт | 480P, 576P HDTV | ||
| Запуск по шаблону | Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт | |
| Запуск по задержке | Фронт | нарастающий, спадающий | |
| Условие задержки | >, <, внутри интервала<>, вне интервала >< | ||
| Длительность задержки | 8 нс ~ 10 с | ||
| Запуск по истечении времени (TimeOut) | Фронт | нарастающий, спадающий, нарастающий&спадающий | |
| Установка времени | 16 нс ~ 10 с | ||
| Запуск по длительности события | Установка | H, L, X | |
| Условие запуска | >, <, <> | ||
| Длительность | 8 нс ~ 10 с | ||
| Запуск Установка/Удержание (Setup/Hold) | Фронт | нарастающий, спадающий | |
| Установка | H, L | ||
| Время установки | 8 нс ~ 1 с | ||
| Время удержания | 8 нс ~ 1 с | ||
| RS232/UART запуск | Полярность | положительная, инвентированая | |
| Условие запуска | Start, Error, Check Error, Data | ||
| Скорость | 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, 230400bps, 460800bps, 921600bps, 1 Мbps, пользовательская | ||
| Разрядность | 5 бит, 6 бит, 7 бит, 8 бит | ||
| I2C запуск | Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, A&D | |
| Разрядность адреса | 7 бит, 8 бит, 10 бит | ||
| Диапазон | от 0 до 127, от 0 до 255, от 0 до 1023 | ||
| Длина | 1 ~ 5 байт | ||
| SPI запуск | Условие | TimeOut, CS | |
| Значение удержания | 16 нс ~ 10 нс | ||
| Разрядность | 4 бит ~ 32 бит | ||
| Установка | H, L, X | ||
Основные технические характеристики
| Параметр | Значение |
| Дисплей | |
| Тип дисплея | диагональ 7” , ЖК, TFT матрица |
| Разрешение дисплея | 800 (по горизонтали) × 480 (по вертикали) точек |
| Количество цветов | 16 000 000 цветов (24 бит) |
| Послесвечение | мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, бесконечно |
| Тип отображения | векторный, точками |
| Выход для компенсации пробника | |
| Выходное напряжение (типичное) | амплитуда 3 Вп-п |
| Частота (типичное) | Меандр 1 кГц |
| Интерфейс | |
| Стандартный | USB Host, USB-device, LAN, выход AUX (TrigOut / PassFail) |
| Питание | |
| Напряжение | 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц |
| Потребляемая мощность | |
| Предохранитель | 2 A, T тип, 250 В |
| Массо-габаритные параметры | |
| Габаритные размеры | 313,1 мм × 160,8 мм × 122,4 мм |
| Вес | Около 3,2 кг±0,2 кг (3,8 кг±0,5 кг с упаковкой) |
Комплект поставки
| № | Наименование | Количество |
| 1 | Цифровой осциллограф DS1074Z Plus | 1 |
| 2 | Осциллографический щуп пассивный (150 МГц) | 4 |
| 3 | Сетевой кабель | 1 |
| 4 | USB кабель для подключения к ПК | 1 |
| 5 | Краткое руководство по эксплуатации | 1 |
