Описание

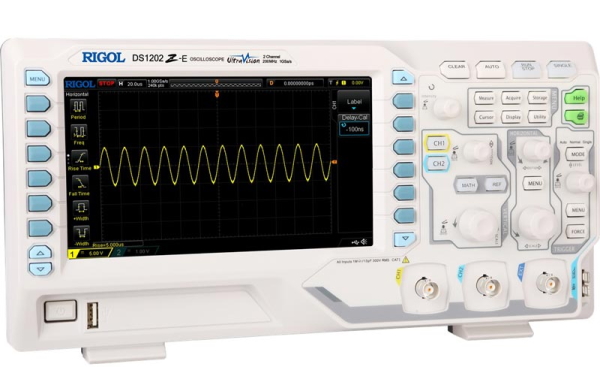

Новая серия DS1000Z-E предназначена для покупателей с ограниченным бюджетом. В отличие от серии DS1000Z/Z Plus представлена только двухканальными моделями цифровых осциллографов и не имеет возможности функционального апгрейда. Несмотря на невысокую цену, приборы обладают превосходными характеристиками, в том числе большая глубина записи, высокая скорость захвата осциллограмм, возможность запуска и анализа по 15 условиям, включая декодирование протоколов последовательных шин I2C, RS232/UART, SPI.
Особенности
- Полоса пропускания 100 МГц;
- Количество каналов – 2;
- Частота дискретизации в реальном времени до 1 Гвыб/с;
- 37 типов автоматических измерений со статистикой;
- Запуск и декодирование сигналов последовательных шин (I2C, RS-232, SPI);
- Автоматический регистратор до 60000 кадров;
- Широкий выбор математических операций.
Технические характеристики
Параметр | Значение | |
DS1102Z-E | DS1202Z-E | |
Полоса пропускания | 100 МГц | 200 МГц |
Кол. каналов | 2 + внешний запуск | |
Макс. частота дискретизации | 1 Гвыб/с (500 Мвыб/с – 2 канала) | |
Вх. импеданс | 1 МОм || 15 пФ | |
Макс. глубина записи | 24 миллионов точек | |
Верт. разрешение | 8 бит , режим высокого разрешения 12 бит | |
Коэффициент отклонения | 1 мВ/дел…10 В/дел | |
Макс. скорость захвата осциллограмм | до 30000 осц/с | |
Типы запуска | фронт, импульс, рант, окно, N фронт, скорость нарастания, видео, шаблон, задержка, истечение времени, длит. события, установка/удержание, RS-232/UART, I2C, SPI | |
Интерфейсы | USB Host, USB-device, LAN, выход AUX (TrigOut/PassFail) | |
Дисплей | цветной 7" TFT (800×480) WVGA |
Комплект поставки
№ | Наименование | Количество |
1 | Цифровой осциллограф DS1102Z-E | 1 |
