Осциллограф цифровой AKTAKOM АСК-5065
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ОСЦИЛЛОГРАФА | |
| автоматические измерения | 12 по напряжению, 16 во временной области |
| курсорные измерения | ручные, слежение, авто |
| хранение | 10 осциллограмм, 10 установок, маска Pass/Fail |
| ограничение полосы | 20 МГц |
| функция усреднения (2..256) | |
| пиковый детектор | |
| автоматический покадровый регистратор цифровые фильтры | НЧ, ВЧ, полосовой, режективный |
| интерполяция | Sin(x)/x, линейная |
| математические операции | сложение, вычитание, умножение |
| быстрое преобразование Фурье (5 окон) | |
| регулируемый гистерезис уровня запуска | |
| режимы растяжки, X-Y, самописец | |
| встроенный 5-разрядный частотомер с запуском с передней панели | |
| сохранение на USB-устройство | |
| защита от несанкционированного доступа с паролем | |
| тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный!!! | |
| РУССКОЯЗЫЧНОЕ МЕНЮ!!! | |
 |
 |
 |
 |

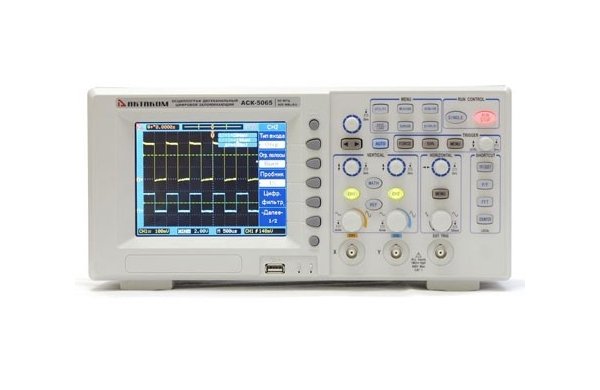

| вид спереди | вид сзади | вид слева | вид справа |
| Технические характеристики | |
| 2 канала | |
| полоса пропускания | 60 МГц |
| максимальная частота дискретизации в режиме реального времени | 400 Мвыб/сек |
| частота дискретизации в эквивалентном режиме | 10 Гвыб/сек |
| объем памяти | 1,2М точек на канал; максимальная - до 2,4 М точек при развертке менее 50нс/дел |
| вертикальное разрешение | 8 бит |
| коэффициент вертикального отклонения | 2 мВ/дел...5 В/дел, погрешность: ±3% |
| время нарастания | 5,83 нс |
| входной импеданс | 1 MОм ±2% 19 пФ ±3 пФ |
| максимальное входное напряжение | 400 В пик-пик |
| коэффициент развертки | 5 нс/дел…50 с/дел с шагом 1-2-5, погрешность: ±0,01% |
| источник запуска | канал 1, канал 2, AC, внешний, внешний/5, поочередный, внешний 50Ом |
| тип входов | AC, DC, ФВЧ, ФНЧ |
| тип запуска | фронт, импульс, видео с выбором строки (PAL, SECAM, NTSC) |
| дисплей | 5,7 дюймов, разрешение 320x240 точек, цветной TFT |
| интерфейс | USB-host, USB-device ; опционально: RS232C, GPIB, PASS/FAIL |
| питание | 99 В / 242 В (±10%) |
| потребляемая мощность | 50 Вт |
| масса | 2,5 кг |
| габаритные размеры | 320х156,5х123 мм |
Комплектация
| • прибор - 1 шт • осциллографические щупы - 2 шт • кабель питания - 1 шт • носитель с программным обеспечением • руководство пользователя |
