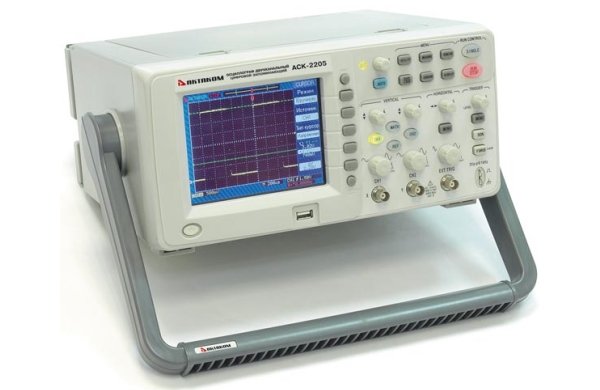

Осциллограф цифровой AKTAKOM АСК-2205
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ОСЦИЛЛОГРАФА | |
| автоматические измерения | 12 по напряжению, 16 во временной области |
| курсорные измерения | ручные, слежение, авто |
| хранение | 10 осциллограмм, 10 установок, маска Pass/Fail |
| ограничение полосы | 20 МГц |
| функция усреднения (2..256) | |
| пиковый детектор | |
| автоматический покадровый регистратор цифровые фильтры | НЧ, ВЧ, полосовой, режективный |
| интерполяция | Sin(x)/x, линейная |
| математические операции | сложение, вычитание, умножение |
| быстрое преобразование Фурье | |
| регулируемый гистерезис уровня запуска | |
| режимы растяжки, X-Y, самописец | |
| встроенный частотомер (5 разрядов) | |
| сохранение на USB-устройство | |
| отсек для хранения аксессуаров | |
| РУССКОЯЗЫЧНОЕ МЕНЮ!!! | |
.jpg) |
 |
 |
| задняя панель | вид сбоку | отсек для аксессуаров |
| Технические характеристики | |
| 2 канала | |
| полоса пропускания | 200 МГц |
| максимальная частота дискретизации в режиме реального времени | 1 Гвыб/сек |
| частота дискретизации в эквивалентном режиме | 50 Гвыб/сек |
| объем памяти | 4К на канал |
| вертикальное разрешение | 8 бит |
| коэффициент вертикального отклонения | 2 мВ/дел...5 В/дел, погрешность: ±3% |
| время нарастания | 1,75 нс |
| входной импеданс | 1 MОм ±2% 19 пФ ±3 пФ или 50 Ом ±2% |
| максимальное входное напряжение | 400 В пик-пик @1 МОм или 5 Вскз @50 Ом |
| коэффициент развертки | 2 нс/дел…50 с/дел с шагом 1-2-5, погрешность: ±0,01% |
| источник запуска | канал 1, канал 2, AC, внешний, внешний/5, поочередный, внешний 50Ом |
| тип входов | AC, DC, ФВЧ, ФНЧ |
| тип запуска | фронт, импульс, видео с выбором строки (PAL, SECAM, NTSC) |
| дисплей | 5,7 дюймов, разрешение 320x240 точек, цветной |
| интерфейс | USB-host, USB-device ; опционально: RS232C, GPIB, PASS/FAIL |
| питание | 99 В / 242 В (±10%) |
| потребляемая мощность | 50 Вт |
| масса | 3,6 кг |
| габаритные размеры | 147x310x269 мм |
Комплектация
| • прибор - 1 шт • осциллографические щупы - 2 шт • кабель питания - 1 шт • носитель с программным обеспечением • руководство пользователя • габаритные размеры в упаковочной таре 400х280х430, вес 5 кг. |
Дополнительная комплектация
| • BNC кабель PTL922 , PTL923, PTL924 , PTL925, PTL927 • Переходники BNC: PTL-2156 , PTL-2157, PTL-2158, PTL-2159, PTL-2162 • Осциллографический пробник (Делитель 60 МГц) HP-9060 , (Делитель 100 МГц) HP-9100 , HP-9101R • Миниклипса АСА-2554 для присоединения к осциллографическим пробникам • Подробный каталог "Элементы приборных устройств" (измерительные кабели, насадки и т.п.) |
