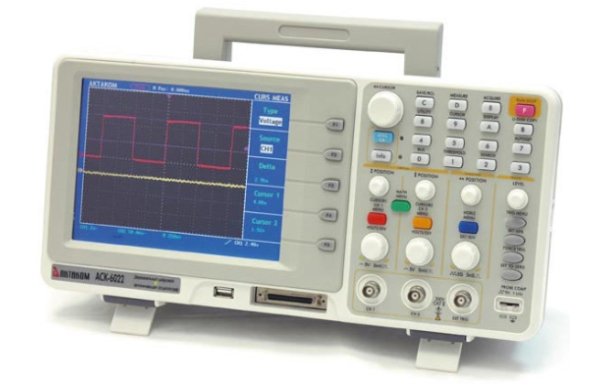

Осциллограф цифровой AKTAKOM АСК-6022
Актаком АСК-6022 – комбинированный прибор 2 в 1. Сочетает в себе цифровой осциллограф и логический анализатор.
Режим осциллографа
| Технические характеристики | |||
| 2 канала + внешний запуск | |||
| полоса пропускания | 25 МГц | ||
| максимальная частота дискретизации | 100 Мвыб/сек | ||
| максимальная глубина памяти | 6 К точек на канал | ||
| связь по входам | AC, DC | ||
| входной импеданс | 1 МОм ± 2%, 20 пФ ± 5 пФ | ||
| время нарастания | не более 14 нс | ||
| коэффициент развертки | 5 нс/дел ... 100 с/дел с шагом 1-2.5-5 | ||
| максимальное входное напряжение | 300 Вп-п | ||
| вертикальная чувствительность | 5 мВ/дел ... 5 В/дел | ||
| регулируемый гистерезис уровня запуска | |||
| вертикальное разрешение | 8 бит | ||
| погрешность | ± 5% | ||
| математические операции между каналами | суммирование, вычитание, умножение, деление, инверсия | ||
| анализ спектров на основе быстрого преобразования Фурье (БПФ) | Rectangle (прямоугольник), Blackman (окно Блэкмэна), Hanning (окно Хеннинга), Hamming (окно Хэмминга) | ||
| режимы регистрации | нормальный (выборка), пиковый детектор, усреднение (4...128) | ||
| режимы синхронизации | по фронту, по видеоимпульсу (кадровые и строчные синхроимпульсы, по четным и нечетным полям, по конкретной строке) | ||
| 20 автоматических измерений | частота, период, среднее значение напряжения, размах, среднеквадратическое значение напряжения за один период, максимальное и минимальное значение напряжения, напряжение вершины и основания прямоугольного импульса, амплитуды напряжения, выброса на вершине и основания прямоугольного импульса, длительность нарастающего и спадающего фронта, длительность положительного и отрицательного импульса, скважность положительного и отрицательного импульса, задержка нарастающего и спадающего фронта. | ||
| курсорные измерения | |||
| интерполяция sin(x)/x | |||
| режим послесвечения | |||
| режим X-Y (фигуры Лиссажу) | |||
Режим логического анализатора
| количество каналов | 16 |
| полоса пропускания | 33 МГц |
| максимальная частота сэмплирования | 100 Мвыборок/сек |
| память | 4 М/канал |
| входной импеданс | 1 МОм ± 2% |
| установки запуска | пред-запуск, запуск в окне, пост-запуск |
| режимы запуска | запуск по фронту, по шине, по шаблону, последовательный, по длительности |
| пороговое напряжение | 0...4 В (4 установки) |
| диапазон входных сигналов | 0..5 В |
| система данных | бинарная, десятичная, шестнадцатиричная |
| цифровой фильтр | |
| хранение | 10 настроек |
| возможность сохранения на USB | |
Общие характеристики
| интерфейс | USB-host, USB-device, RS-232 (опция) |
| дисплей | 7,8 дюймов, цветной ЖКИ TFT, разрешение 640x480 точек. 256 цветов |
| питание | 100-240 В, 50 Гц |
| габаритные размеры | 370x180x120 мм |
| потребляемая мощность | не более 15 Вт |
| масса | 2,2 кг |
Стандартная комплектация
| • прибор - 1 шт • осциллографические щупы - 4 шт • кабель питания - 1 шт • кабель USB - 1 шт • носитель с программным обеспечением и руководством пользователя • краткое руководство пользователя |
Дополнительная комплектация
| • Аккумуляторная батареяMSO-батарея • Программное обеспечение на CD • BNC кабель PTL922, PTL923, PTL924, PTL925, PTL927 • Переходники BNC: PTL-2156, PTL-2157,PTL-2158, PTL-2159, PTL-2162 • Осциллографический пробник (Делитель 60 МГц) HP-9060, (Делитель 100 МГц) HP-9100, HP-9101R • Миниклипса АСА-2554 для присоединения к осциллографическим пробникам • Подробный каталог "Элементы приборных устройств" (измерительные кабели, насадки и т.п.) |
