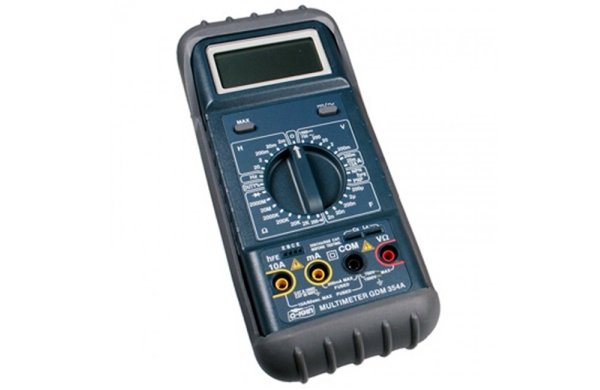

| Мультиметр цифровой АКИП GDM-354A • 3 1/2 разряда, большой ЖКИ - индикатор • Максимально индицируемое число 2000 • Измерение сопротивления до 2 ГОм • Измерение частоты до 15 МГц • Измерение скважности • Измерение ёмкости • Измерение индуктивности • Измерение параметров транзисторов • Регистрация макс, значений • Защита измерительного входа • Комплектуется защитным чехлом |
| Характеристики | ||||
| ТТД нормируются при: МУЛЬТИМЕТРЫ ЦИФРОВЫЕ (23 ± 5) °С, отн. влажность ≤ 80% |
АКИП GDM-354A |
АКИП GDM-393A |
АКИП GDM-450Т |
|
| ПОСТОЯННОЕ НАПРЯЖЕНИЕ |
Пределы измерений | 200 мВ; 2; 20; 200; 1000 В | 430 мВ; 4,3; 43; 430; 1000 В | 200 мВ; 2; 20; 200; 1000 В |
| Погрешность | ± (0,5 % + 1 ед. счета) | ± (0,25 % + 1 ед. счета) | ± (0,05 % + 4 ед. счета) | |
| Макс. разрешение | 0,1 мВ | 10 мкВ | ||
| Вх. сопротивление | 10 МОм | |||
| Защита входа | =1000 В; ~750 В | |||
| ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ |
Пределы измерений | 200 мВ; 2; 20; 200; 750 В | 430 мВ; 4,3; 43; 430; 750 В | 200 мВ; 2; 20; 200; 750 В (TRMS) |
| Погрешность | ± (1,0 % + 4 ед. счета) | ± (0,75 % + 2 ед. счета) | ± (1,0 % + 10 ед. счета) | |
| Макс. разрешение | 0,1 мВ | 10 мкВ | ||
| Полоса частот | 50…500 Гц | 50 Гц…2 кГц | 45 Гц…20 кГц | |
| Вх. импеданс | 10 МОм/100 пФ | |||
| Защита входа | =1000 В; ~750 В | |||
| ПОСТОЯННЫЙ ТОК | Пределы измерений | 20; 200 мА; 10 А | 430 мкА; 43; 430 мА; 10 А | 200 мкА; 2; 20; 200 мА; 10 А |
| Погрешность | ± (1,0 % + 1 ед. счета) | ± (0,5 % + 1 ед. счета) | ± (0,5 % + 10 ед. счета) | |
| Макс. разрешение | 10 мкА | 0,1 мкА | 10 нА | |
| Защита входа | Предохранитель 10 А/600 В (вход «А»); 0,5 А/250 В (вход «мА») | |||
| ПЕРЕМЕННЫЙ ТОК | Пределы измерений | 20; 200 мА; 10 А | 430 мкА; 43; 430 мА; 10 А | 200 мкА; 2; 20; 200 мА; 10 А (TRMS) |
| Погрешность | ± (1,5 % + 4 ед. счета) | ± (1,0 % + 2 ед. счета) | ± (1,0 % + 10 ед. счета) | |
| Макс. разрешение | 10 мкА | 0,1 мкА | 10 нА | |
| Полоса частот | 50…500 Гц | 50 Гц…1 кГц | 50…1 кГц | |
| Защита входа | Предохранитель 10 А/600 В (вход «А»); 0,5 А/250 В (вход «мА») | |||
| СОПРОТИВЛЕНИЕ | Пределы измерений | 200 Ом; 2; 20; 200; 2000 кОм; 20; 2000 МОм |
430 Ом; 4,3; 43; 430; 4300 кОм; 43 МОм |
20; 200 Ом; 2; 20; 200; 2000 кОм; 20 МОм |
| Погрешность | ± (0,8 % + 2 ед. счета) | ± (0,3 % + 3 ед. счета) | ± (0,2 % + 2 ед. счета) | |
| Макс. разрешение | 0,1 Ом | 1 мОм | ||
| Защита входа | 500 В | |||
| ПРОЗВОН ЦЕПИ | Порог срабатывания | 40 Ом | 50 Ом | 100 Ом |
| Индикация | Непрерывный звуковой сигнал частотой 2 кГц | |||
| Защита входа | 500 В | |||
| ИСПЫТАНИЕ P-N | Макс. ток теста | 1,0 мА | ||
| Напряжение теста | 3,3 В | |||
| Защита входа | 500 В | |||
| ЧАСТОТА | Пределы измерений | 2; 20; 200; 2000 кГц; 15 МГц | 430 Гц; 4,3; 43; 430 кГц | 4 ; 40; 400; 4000 кГц |
| Погрешность | ± (0,1 % + 1 ед. счета) | ± (1,0 % + 3 ед. счета) | ± (1,0 % + 1 ед. счета) | |
| Макс. разрешение | 1 Гц | 0,1 Гц | 1 Гц | |
| Чувствительность | 1 В | 500 мВ | 1 В | |
| Защита входа | 500 В | |||
| КОЭФ. ЗАПОЛНЕНИЯ ИМПУЛЬСОВ |
Диапазон измерений | 10…90 % | ||
| Погрешность | ± (1,0 % + 10 ед. счета) | |||
| ЁМКОСТЬ | Пределы измерений | 2; 20; 200 нФ; 2; 200 мкФ | 4,3; 43; 430 нФ; 4,3; 430 мкФ | |
| Погрешность | ± (5,0 % + 10 ед. счета) | |||
| Макс. разрешение | 1 пФ | |||
| Частота тест-сигнала | 27; 270 Гц; 1 кГц | |||
| ИНДУКТИВНОСТЬ | Пределы измерений | 2; 20; 200 мГн; 2; 20 Гн | 4,3; 43; 430 мГн; 4,3; 43 Гн | |
| Погрешность | ± (5,0 % + 10 ед. счета) | |||
| Макс. разрешение | 1 мкГн | |||
| Частота тест-сигнала | 27; 270 Гц; 1 кГц | |||
| ТЕМПЕРАТУРА | Диапазон измерений | -20 °С…1300 °С; -4 °F…2372 °F |
||
| Погрешность | ± (2,0 % + 3 ед. счета); ± (2,0 % + 6 ед. счета) |
|||
| Макс. разрешение | 1 °С; 2 °F | |||
| Защита входа | 500 В | |||
| ЛОГИЧЕСКИЙ ТЕСТЕР |
Тип элементов | ТТЛ (5 В) | ||
| Логическая «1» | (2,8 ± 0,8) В | |||
| Логическая «0» | (0,8 ± 0,5) В | |||
| Макс. вх. частота | 20 МГц | |||
| Мин. длительность импульсов | 25 нс | |||
| Коэф. заполнения импульсов | 30…70 % | |||
| КОЭФ. H21 | Диапазон измерений | 0…1000 | 0…1000 | |
| Ток базы | 10 мкА | 10 мкА | ||
| Напряжение К-Э | 3 В | 3,3 В | ||
| ОБЩИЕ ДАННЫЕ | Измерение ср. кв. зн. | Синусоидальный сигнал | ||
| Макс. индицируемое число | 2000 | 4300 | 20000 | |
| Линейная шкала | Нет | Нет | Нет | |
| Скорость измерения | 2,5 изм./с | |||
| Автовыключение | Нет | 30 мин | Нет | |
| Источник питания | 9 В (тип «Крона») | |||
| Срок службы батареи | 150 ч | |||
| Условия эксплуатации | Температура: 0 °С…40 °С; отн. влажность: не более 70% | |||
| Размеры | 90 × 200 × 40 мм | |||
| Вес | 400 г | |||
| Комплект поставки | • Измерительные провода (2) • Запасной предохранитель (1) • Батарея 9 В (1) • Защитный чехол • Руководство по эксплуатации |
|||
