Основные характеристики:
- измерение постоянного и переменного напряжения с отображением результатов на дисплее в диапазоне 6...750В с максимальным разрешением 0,1 В;
- индикация постоянного и переменного напряжения на диодной линейке: 12, 24, 50, 120, 230, 400, 690В;
- индикация полюсов постоянного напряжения (на дисплее и на диодной линейке);
- диодный датчик не требует элементов питания для работы;
- однополюсная индикация напряжения на объекте или напряжения прикосновения на корпусе электроустановки свыше 50 В;
- измерение сопротивления в диапазоне 0...1999 Ом;
- тестирование непрерывности цепи со световой и звуковой сигнализацией;
- функция проверки правильности чередования фаз в трехфазных цепях;
- функция тестирования выключателей дифференциального тока;
- функция HOLD — удержания отображенного результата измерения на дисплее;
- подсветка зоны измерения;
- эргономичный, плотный корпус с эластомером (IP65);
- автоматическое выключение датчика, если он не используется.
Назначение и область применения:

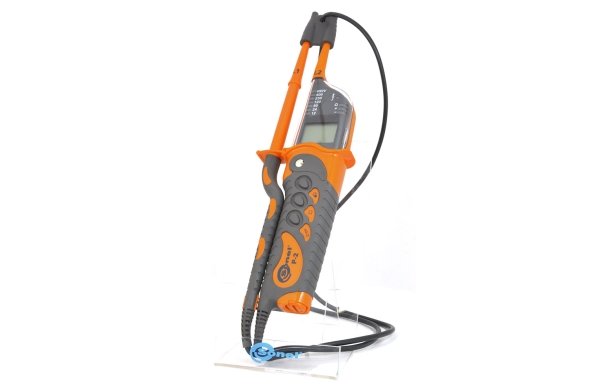

Предназначен для измерения и индикации напряжений в электроустановках в диапазоне фазных и междуфазных напряжений от 6 до 750 В переменного и постоянного тока. Позволяет тестировать УЗО. Благодаря звуковой и световой индикации проверять целостность цепи. Индикатор выполнен в современном пыле- и влагозащищенном корпусе и соответствует классу защиты IP65. Удобен и прост в обращении, а благодаря встроенной подсветке позволяет работать в помещениях со слабым освещением.
| Гарантия: 24 месяца |
| Номер в Госреестре: 40512-08 |
| Класс защиты: III 1000 В согласно PN-EN 61010-1, IP65 |
| Температурный диапазон: -10...+55 °C |
| Габариты ШxВxГ: 240×60×30 мм |
| Масса: 0,2 кг |
Индекс: WMRUP2
Измерение постоянного напряжения (на дисплее):
Дополнительно напряжение фиксируется на диодной линейке по значениям: 12, 24, 50, 120, 230, 400, 690 В с сигнализацией полюса напряжения (светится диод «+» или «-»). Диодный датчик работает без элементов питания.
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 6…49,9 В | 0,1 В | ± (2 % + 3 е.м.р.) |
| 50…750 В | 1 В |
Измерение переменного напряжения в пределе (на дисплее):
Дополнительно напряжение фиксируется на диодной линейке по значениям: 12, 24, 50, 120, 230, 400, 690V с сигнализацией переменного напряжения (одновременно светится диод «+» и «-»). Диодный датчик работает без элементов питания. Частота измерительного напряжения на линейке: 15....400 Гц.
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 6…49,9 В | 0,1 В | ± (3 % + 4 е.м.р.) |
| 50…750 В | 1 В | ± (2 % + 3 е.м.р.) |
- Диапазон частоты 20…400 Гц
Измерение сопротивления
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0…1999 Ом | 1 Ом | ± (3% + 8 е.м.р.) |
| Дополнительные технические характеристики | |
| Класс изоляции | двойная, согласно стандарту PN-EN 61010-1 |
| Категория безопасности | III 1000V (IV 600V) согласно стандарту PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 60529 | согласно стандарту PN-EN 60529: IP65 |
| Питание измерителя | 2×1,5V тип AAA/LR03 |
| Температура хранения | -20…+70°C |
| Температура номинальная | -10…+55°C |
| Время до самовыключения | прим. 7 секунд (30 секунд в режиме HOLD) |
| Измерительный ток непрерывности цепи | 3 мкА |
| Дисплей | LCD 3 1/2 цифры |
| Минимальное напряжения включения датчика | 6 В |
| Стандарт качества | разработка, проект и производство согласно ISO 9001 |
