| Многофункциональные тестеры электроустановок серии 1650B Полный функциональный набор, ускоренное тестирование и самая прочная конструкция среди всех выпущенных моделей Более безопасное и простое тестирование электроустановок. Конструкция новых тестеров серии 1650B основывается на хорошо зарекомендовавших себя приборах серии 1650, в новых моделях конструкция изменена с целью удовлетворения потребности заказчиков в более производительных измерительных приборах. Благодаря наличию новых функций, таких как измерение полного сопротивления контура заземления и установка переменных значений тока размыкания УЗО (включая режим без размыкания), точность измерений стала выше, а цикл тестирования короче. Наличие дополнительного адаптера для компенсации сопротивления измерительного провода при измерении параметров электропитания убедительно свидетельствует о том, что приборы серии 1650B продолжают устанавливать стандарты среди тестеров электроустановок. Тестеры серии 1650В выполняют проверку безопасности электрических установок в жилых, коммерческих и промышленных помещениях. Они дают возможность убедиться в безопасности и правильной установке стационарной электропроводки в соответствии с требованиями стандартов IEC 60364, HD 384 и положениями Правил электропроводки BS 7671 17th. |

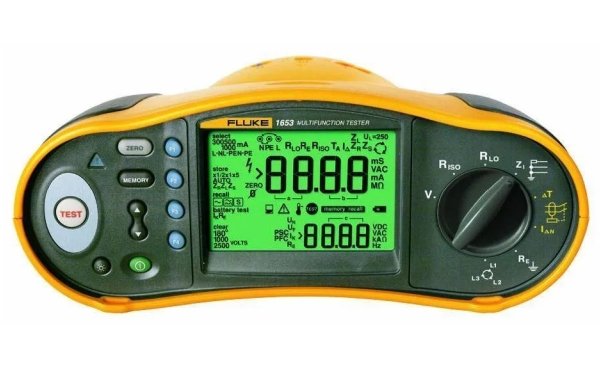

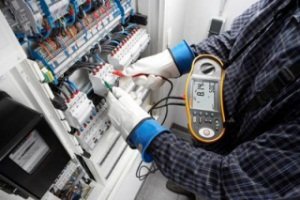

| Fluke 1653B - тестер для повседневного использования специалистами по монтажу электроустановок Этот прибор удобен для ежедневного использования , и набор его функций соответствует всем основным требованиям, возникающим в повседневной практике. Эта модель предпочтительна для электромонтажников и электриков, работающих непосредственно на объектах. |
|
 |
| Сравнительные xарактеристики | |||
| 1652B | 1653B | ||
| Адаптер для компенсации сопротивления измерительного провода | • | • | • |
| Напряжение (В) | • | • | • |
| Частота (Гц) | • | • | • |
| Сопротивление изоляции (RISO) | • | • | • |
| Целостность цепей (RLO) | • | • | • |
| Полное сопротивление контура (ZI) | • | • | • |
| Полное сопротивление контура с предотвращением размыкания УЗО (ZI) | • | • | • |
| Ожидаемый ток короткого замыкания/замыкания на землю (PSC,PEFC, IK) | • | • | • |
| Время размыкания УЗО (FI, DDR) | • | • | • |
| Установка переменных значений тока размыкания УЗО | • | • | • |
| Измерение времени срабатывания при тестировании селективных УЗО типа S с выдержкой времени размыкания |
• | • | • |
| Проверка тока размыкания УЗО (линейное нарастание тока) (FI, DDR) | • | • | |
| Автоматическое тестирование УЗО (FI, DDR) | • | • | |
| Тестирование УЗО, реагирующих на импульсный ток | • | • | |
| Сопротивление заземления (RE) | • | ||
| Чередование фаз | • | ||
| Встроенная память | • | ||
| ИК-интерфейс для загрузки данных в компьютер | • | ||
| Дистанционный щуп | • | • | • |
| Характеристики | ||||
| Измерение напряжения переменного тока | ||||
| Диапазон | Разрешение | Погрешность 50-60 Гц |
Входное cопротивление |
Защита от перегрузки |
| 500 В | 0,1 В | 0,8% + 3 зн. | 3,3 MОм | 660 Вэф |
| Тестирование целостности | ||||
| Диапазон (автовыбор диапазона) |
Разрешение | Тестовый ток | Напряжение холостого хода |
Погрешность |
| 20 Ом | 0,01 Ом | > 200 мA | > 4 В | ± (1,5% + 3 зн.) |
| 200 Ом | 0,1 Ом | |||
| 2000 Ом | 1 Ом | |||
| Измерение сопротивления изоляции | |||||
| Модель | Напряжение тестирования |
Диапазон измерения изоляции |
Разрешение | Ток тестирования | Погрешность |
| 1653B | 50 В | 10 кОм до 50 MОм | 0,01 MОм | 1 мА @ 50 кОм | ± (3% + 3 зн.) |
| 1653B | 100 В | 20 MОм до 100 MОм | 0,01 MОм 0,1 MОм |
1 мА @ 100 кОм | ± (3% + 3 зн.) |
| 1653B 1652B 1651B |
250 В | 20 MОм до 200 MОм | 0,01 MОм 0,1 MОм |
1 мА @ 250 кОм | ± (1,5% + 3 зн.) |
| 1653B 1652B 1651B |
500 В | 20 MОм 200 MОм 500 MОм |
0,01 MОм 0,1 MОм 1 MОм |
1 мА @ 500 кОм | ± (1,5% + 3 зн.)+ 10% |
| 1653B 1652B 1651B |
1000 В | 20 MОм 200 MОм 1000 MОм |
0,1 MОм 1 MОм |
1 мА @ 1 MОм | ± (1,5% + 3 зн.)+ 10% |
| Измерение полного сопротивления контура | ||
| Диапазон | Разрешение | Погрешность |
| 20 Ом | 0,01 Ом | Режим без размыкания УЗО:±(3% + 6 зн.) Режим больших токов: ±(2% + 4 зн.) |
| 200 Ом | 0,1 Ом | |
| 2000 Ом | 1 Ом | |
| Тест ожидаемого тока короткого замыкания/повреждения | |
| Диапазон | 1000A / 10kA(50kA) |
| Разрешение и единицы | 1A / 0,1кА |
| Погрешность | Определяется измерениями погрешности сопротивления контура и сетевого напряжения. |
| Вычисление Ожидаемый ток замыкания на землю (PEFC) или Ожидаемый ток короткого замыкания (PSC) определяется делением измеренного сетевого напряжения на измеренное сопротивление контура (L-PE) или линейное сопротивление (L-N). |
|
| Тестирование УЗО | ||||
| Тип УЗО | 1652B | 1653B | ||
| 1AC | 2G | • | • | • |
| AC | 3S | • | • | • |
| 4A | G | • | • | |
| A | S | • | • | |
| 1AC – отклик на переменный ток, 2G – общий, без задержки, 3S – задержка по времени, 4A – отклик на импульсный сигнал | ||||
| Тест времени размыкания | |||
| Настройки тока | Множитель | Погрешность силы тока | Погрешность времени размыкания |
| 10, 30, 100, 300, 500, 1000 мA, VAR | x 1/2 | + 0% - 10% | ± (1% от показ. + 1 зн.) |
| 10, 30, 100 мA | x 5 | + 10% - 0% | ± (1% от показ. + 1 зн.) |
| Тест тока размыкания (линейно-нарастающего воздействия) (модели 1652B и 1653B) | ||||
| Диапазон тока | Размер шага | Время задержки при замыкании контактов |
Ток размыкания Измерение Погрешность |
|
| от 50% до 110% Номинальный ток УЗО |
10% | Тип G | Тип S | ± 5% |
| 300 мс/ шаг | 500 мс/ шаг | |||
| Тест сопротивления заземления (RE) | ||
| Диапазон | Разрешение | Погрешность |
| 200 Ом | 0,1 Ом | ± (2% + 5 знаков) |
| 2000 Ом | 1 Ом | ± (3.5% + 10 знаков) |
| Габариты прибора (ВxШxГ) | 100 мм x 250 мм x 125 мм | |
| Вес (с батареями) | 1,17 кг | |
| Рекомендуемые принадлежности | ||||
 |
 |
 |
 |
 |
| Fluke TLK290 Комплект измерительных щупов |
Fluke MTC1363 (UK) Измерительный кабель (UK) |
Fluke MTC77 (Europe) Измерительный кабель (Европа) |
Fluke ES165X (1653) Комплект для измерения сопротивлениязаземления |
Fluke FVF-SC2 Программное обеспечение |
Смотрите так же: , Fluke 1652B
