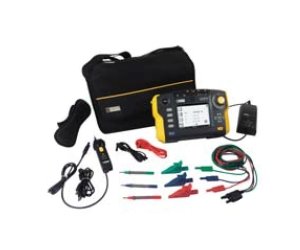

| Многофункциональный/инсталляционный тестер CHAUVIN ARNOUX СА 6115 Многофункциональный/инсталляционный тестер для бытовых, коммерческих или индустриальных условий (земля–земля, земля–нейтраль или фаза–земля) тестер электрических установок C.A. 6115 New выполняет более 16 разных измерений, вкл. прямое измерение тока, мощности и бесконтактное измерение сопротивления заземления. Измерение полного сопротивления петли Ф–Ф, Ф–Н и Ф–З, вычисление тока КЗ, сопротивления изоляции до 1кВ, сопротивления заземления как при помощи электродов (3–х проводная схема), так и бесконтактным методом (в комплекте с клещами С177). Прямое измерение токов, включая токи утечки, измерение частоты, индикация последовательности фаз. Одним из важных свойств модели С.А 6115NEW является возможность проводить измерения сопротивления петли, не вызывая при этом срабатывания устройств защитного отключения. При проведении проверки УЗО, испытательный ток может принимать как одно из фиксированных значений из ряда: 10–30–100–300–500 мА, так и любое другое в диапазоне от 6 до 1000 мА с шагом 1 мА. Проверка может осуществляться как в импульсном режиме (I или 2хI или 5хI или 150 мА или 250 мА), так и в режиме плавного нарастания испытательного тока с целью определения реального тока срабатывания защиты. При проверке устройств заземления нет необходимости в их отключении от системы. Селективный (выборочный) режим проверки позволяет определить сопротивление одиночного заземлителя в групповом с использованием вспомогательных токовых клещей. Измерение мощности по 1 фазе, анализ гармоник до 50 порядка, коэффициент гармонических искажений Подсказки–картинки по подключению прямо на экране прибора. Особенности • Большой ЖК-дисплей с подсветкой • Низкое энергопотребление • Поставляется с токовыми клещами |
|
 |
| Характеристики | |
| Напряжение/Ток/Частота | |
| Диапазон измерения напряжения | 0…550 В перем./пост. |
| Погрешность | ±1 % от измеренного значения |
| Диапазон измерения тока | 5 мА…200 А |
| Разрешение | 1 мА…1 А |
| Диапазон измерения частоты | 0…15,3…500 Гц |
| Разрешение | 0,1…1 Гц |
| Сопротивление изоляции | |
| Выходное напряжение | 100–250–500–1000 В DC |
| Диапазон измерения | 0,01…2 ГОм |
| Погрешность | ±5 % от измеренного значения + 1 емр |
| Ток короткого замыкания | < 12 мА DC |
| Сопротивление заземления | |
| Диапазон измерения | 0,50 Ом…4 кОм |
| Разрешение | 0,01…1 Ом |
| Способ измерения | с использованием вспомогательной точки заземления (в сетях с изолированной нейтралью) |
| Мощность | |
| Мощность | 0 … 110 кВт по одной фазе, 0…330 кВт по 3 фазам |
| Анализ гармоник | до 50 порядка включительно |
| Проверка целости цепи | |
| Номинальный ток | > 200 мА (до 10 Ом) |
| Диапазон измерения | 0,12…2 кОм |
| Разрешение | 0,01…100 Ом |
| Измерение сопротивления петли | |
| Тестовый ток | 5 А или 6 мА – 9 мА – 12 мА |
| Диапазон измерения | 0,1…4000 Ом (активное и полное) |
| Разрешение | 0,01…1 О м |
| Погрешность | ±5…10 % от измерен. значения + 5 емр. |
| Вычисление тока короткого замыкания | 0,1 А…40 кА |
| Последовательность фаз | |
| Напряжение | 20…550 В |
| Частота | 15,3…420 Гц |
| УЗО | |
| Напряжение | 50…550 В |
| Частота | 15,3…65 Гц |
| IΔn | 10–30–100–300–500 мА или 6…1000 мА (шаг 1 мА). |
| Импульсный режим | 0…500 мс |
| Линейный режим | 0…200 мс |
| Измерение тока срабатывания | линейное изменение тока в диапазоне 0,5…1,05 IΔn (6…1000 мА) (с шагом 3% по 200 мс) |
| Uкасания | 1,5…100 В АС |
| Размеры | 280 х 190 х 128 мм |
| Вес | 2,4 кг |
