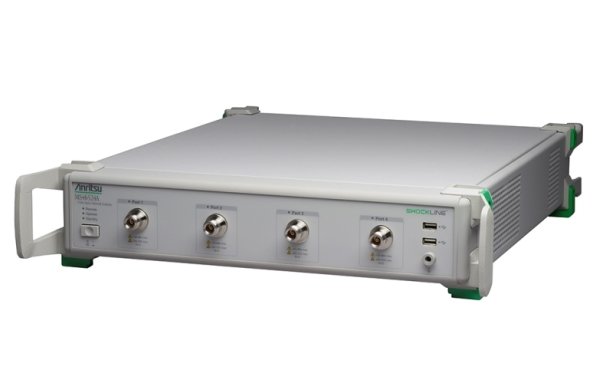

Анализатор цепей Anritsu MS46122A

Артикул: 1-345256

  • Диапазон частот:

  • Анализатор цепей с опцией MS46122A-010 1 МГц – 8 ГГц

  • Анализатор цепей с опцией MS46122A-020 1 МГц – 20 ГГц

  • Анализатор цепей с опцией MS46122A-040 1 МГц – 40 ГГц


Характеристики:

  • Диапазон частот:

  • Анализатор цепей с опцией MS46122A-010 1 МГц – 8 ГГц

  • Анализатор цепей с опцией MS46122A-020 1 МГц – 20 ГГц

  • Анализатор цепей с опцией MS46122A-040 1 МГц – 40 ГГц

  • Измерения комплексных коэффициентов отражения и передачи S11, S21, S12, S22 и в любой комбинации a1, a2, b1, b2, 1

  • Измерения во временной области с ждущей разверткой ( опция MS46122A-002)

  • Динамический диапазон: 100 дБ на частотах 20 МГц - 8 ГГц, 14-40 ГГц, 90 дБ на частотах 8 - 14 ГГц

  • Интервал времени на один отсчёт: 220 мкс

  • Количество точек отсчётов на дисплее: от 2 до 16001

  • Уровни ограничения: общий (2 уровня в трассе), сегментированные (50 сегментов в трассе)

  • Разрешение по частоте: 1 Гц во всём диапазоне

  • Полоса пропускания: 10, 20, 50, 70, 100, 200, 300, 500, 700 Гц; 1, 2, 3, 5, 7, 10, 20, 30, 50, 70, 100, 200, 300 кГц

  • Погрешность частоты опорного генератора ± 1.0 х 10-6

  • Высокий уровень выходной мощности -З дБм

  • Низкий уровень выходной мощности -20 дБм

  • Направленность после калибровке в автоматическом режиме: 54 дБ на частотах 1 МГц - 10 ГГц , 45 дБ на частотах 10 ГГц - 40 ГГц.

  • 16 каналов в каждом 16 трасс

  • 12 маркеров (в том числе парных) +1 опорный

  • Интерфейс mini USB тип B для подключения компьютера

  • Калибровка в автоматическом и ручном режимах

  • Температура эксплуатации от 0 °C до +50 °C

  • Вес 2,2 кг

  • Размеры 61.1 мм x 328.1 мм x 197.87 мм

  • Стандартная гарантия 3 года
