Назначение
Предназначен для непрерывного автоматического измерения содержания растворенного кислорода в питательной воде котлоагрегатов, в ходе контроля водно-химического режима. Область применения ТЭЦ, ГРЭС, котельные малой и средней мощности.
Принцип действия и конструктивное исполнение
Тип газоанализатора - стационарный непрерывного контроля с выносным датчиком.
Способ забора пробы - проточный.
Принцип действия - электрохимический (амперометрический). Исполнение анализатора – общепромышленное, степень защиты корпуса от пыли и влаги – IP54.

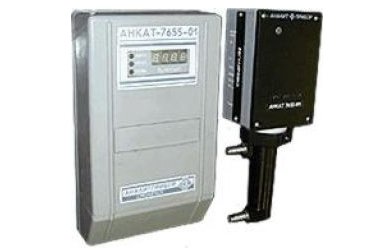

АНКАТ-7655-01 состоит из блока питания и индикации и блока отбора пробы, соединенных между собой кабелем до 50 метров. Блок отбора пробы включает в себя: блок датчика, стабилизатор для снижения давления анализируемой воды.
Анализатор обеспечивает
- индикацию в цифровой форме показаний концентрации кислорода с единицей младшего разряда, равной 1 мкг/дм3;
- регулировку чувствительности (калибровку);
- сигнализацию превышения температуры пробы, повреждения (разгерметизации блока датчика), отсутствие сигнала с датчика.
Анализатор АНКАТ-7655-01 не требует калибровки по газовым смесям. Межповерочный интервал – 1 год.
Базовый комплект поставки:
- анализатор
- комплект ЗИП
- ведомость ЗИП
- техническая документация
Дополнительная комплектация:
- баллоны с поверочными газовыми смесями
- для снижения температуры анализируемой воды холодильник с водяным охлаждением ХК-3.
Характеристики:
Диапазон измерений, мкг/дм3 | 0 – 100 |
Диапазон показаний | 0 - 500 |
Основная абсолютная погрешность, мкг/дм3 | ± (4+0,02*Свх) |
Свх – массовая концентрация кислорода | |
Время прогрева анализатора, мин, не более | 15 |
Время установления показаний, мин, не более | 3 |
Унифицированный выходной токовый сигнал, мА | 0 – 5 или 4 – 20 |
Допустимое содержание примесей: | |
- железо, мкг/дм3 | до 1000 |
- медь, мкг/дм3 | до 10 |
- гидразин, мкг/дм3 | до 200 |
- борная кислота, г/дм3 | до 12 |
- гидроксид калия, мг/дм3 | до 16 |
- аммиак, мг/дм3 | до 60 |
- рН | от 4 до 12 |
Температура окружающей среды, ° С | от +10 до +45 |
Параметры анализируемой среды*: | |
- температура, ° С | от +10 до +50 |
- расход, л/час | 8 - 50 |
Напряжение питания | ~ 187 – 242 В; 50 Гц |
Потребляемая мощность, ВА | 10 |
Габариты, мм: | |
- БПИ | 250х62х145 |
- БОП | 390х90х309 |
Масса, кг: | |
- БПИ | 1,3 |
- БОП | 3,3 |
Срок службы, лет, не менее, - для датчика | 101,5 |
