Калибраторы однофазной электрической мощности/энергии. Предназначены для проверки и калибровки датчиков и измерителей мощности, счётчиков и анализаторов качества электроэнергии. Погрешность 0,05%. |
- Постоянное и переменное напряжение «фаза-нейтраль» 1 - 280 В / 300 мА, погрешность 260 ppm
- Переменное напряжение «фаза-фаза» в трехфазной системе 2 - 480 В
- Постоянный и переменный ток 30 мА - 30 А / 5 В, погрешность 310 ppm
- Диапазон установки коэффициента мощности?–1…+1
- Гармонические и интермодуляционные искажения, модуляция
- Диапазон частот 16 Гц...1 кГц
- Генерация мощности до 8,4 кВА (280 кВА с опцией 140-50)
- Встроенный технологический мультиметр
- Интерфейсы GPIB и RS-232

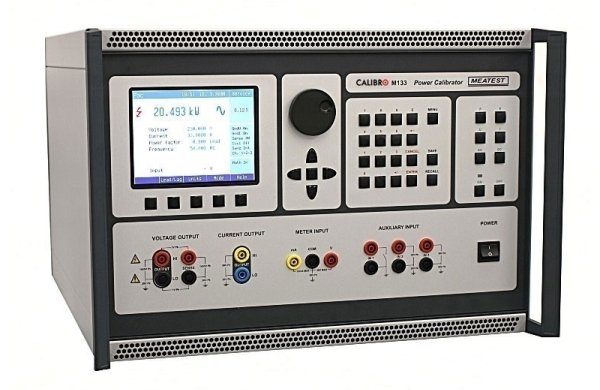

Прибор Calibro 133/133i представляет собой однофазный калибратор электрической мощности и энергии.
В модели Calibro 133 предусмотрена возможность генерации искаженных сигналов с заданными параметрами. Эта опция предназначена для калибровки анализаторов качествf электрической энергии. Однофазная конфигурация может быть расширена до трехфазной с помощью дополнительных усилителей M-133f.
Модель Calibro 133i не оснащается функциями измерения гармонических и интермодуляционных искажений.
Основным назначением прибора является точная генерация электрической мощности и энергии постоянного и переменного тока в диапазоне напряжений до 280?В и диапазоне токов до 30?А. В режиме электрической мощности переменного тока возможна установка сдвига фаз между напряжением и токов в диапазоне от 0 до 360°. Минимальная погрешность генерации составляет 0,05%. Калибратор обеспечивает высокую токовую нагрузку на выходе напряжения (несколько сотен мА) и напряжение на токовом выходе до 5?Вэфф. Диапазон токов можно увеличить до 1000?А, используя 50-витковую токовую катушку (опция 140-50).
Калибратор Calibro 133 оснащен специальными функциями для испытания анализаторов напряжения линий электропередач. Он способен генерировать гармонические и интермодуляционные искажения, флуктуационные гармоники, фликер-шум, пилообразные и другие сигналы. Пользовательский интерфейс калибратора обеспечивает простое и удобное программирование параметров выходного сигнала.
С помощью двух дополнительных «ведомых» усилителей M-133f калибратор может быть расширен до четырехполюсной трехфазной системы.
Технические характеристики
Постоянное и синусоидальное переменное напряжение
| Диапазон напряжений: | 1…280 В |
| Разрешение: | 5? разряда |
| Диапазон частот: | Постоянный ток, переменный ток от 16 до 1000 Гц. Для сетей частотой 50/60 Гц возможна синхронизация с частотой сети. |
| Погрешность частоты: | 0,005% |
| Разрешение по частоте: | 0,001 Гц на частотах ниже 40 Гц, 0,01?Гц выше 40 Гц |
| Искажения выходного сигнала | < 0,05% |
| Диапазон | % от значения + % от диапазона | Макс. нагрузка, мА | % от значения + % от диапазона | Макс. нагрузка, мА | % от значения + % от диапазона | Макс. нагрузка, мА |
| Пост. ток | Пост. ток | 16…40 Гц; 70…1000 Гц |
16…40 Гц; 400…1000 Гц |
40…70 Гц | 40…400 Гц | |
| 1,0000…10,0000 В | 0,025 + 0,01 | 100 | 0,03 + 0,02 | 100 | 0,025 + 0,01 | 100 |
| 10,0001…30,0000 В | 0,025 + 0,01 | 200 | 0,03 + 0,02 | 200 | 0,025 + 0,01 | 200 |
| 30,001…70 000 В | 0,025 + 0,01 | 200 | 0,03 + 0,02 | 200 | 0,025 + 0,01 | 300 |
| 70,001…140 000 В | 0,025 + 0,01 | 200 | 0,03 + 0,02 | 200 | 0,025 + 0,01 | 300 |
| 140,001…280 000 В | 0,025 + 0,01 | 150 | 0,03 + 0,02 | 150 | 0,025 + 0,01 | 200 |
Постоянный и синусоидальный переменный ток
| Диапазон токов: | 0,03…30 А |
| Разрешение: | 5 Ѕ разряда |
| Диапазон частот: | Постоянный ток, переменный ток от 16 до 1000 Гц. Для сетей частотой 50/60 Гц возможна синхронизация с частотой сети. |
| Погрешность частоты: | 0.005% |
| Разрешение по частоте: | 0,001 Гц на частотах ниже 40 Гц, 0,01 Гц выше 40 Гц |
| Искажения выходного сигнала | < 0,1% |
| Диапазон | % от значения + % от диапазона | Макс, напряжение, В | % от значения + % от диапазона | % от значения + % от диапазона | Макс, напряжение, В | Макс, напряжение, В |
| Пост. ток | Пост. ток | 16…40 Гц; 70…1000 Гц | 40…70 Гц | 16…400 Гц | 400…1000 Гц | |
| 0,030000…0,300000 А | 0,03 + 0,01 | 8 | 0,04 + 0,02 | 0,03 + 0,01 | 5,5 | 3,5 |
| 0,30001…1,00000 А | 0,03 + 0,01 | 8 | 0,04 + 0,02 | 0,03 + 0,01 | 5,5 | 3,5 |
| 1,00001…2,00000 А | 0,03 + 0,01 | 8 | 0,04 + 0,02 | 0,03 + 0,01 | 5,5 | 3,5 |
| 2,00001…5,00000 А | 0,03 + 0,01 | 5 | 0,04 + 0,02 | 0,03 + 0,01 | 3,5 | 3,5 |
| 5,0001…10,0000 А | 0,035 + 0,015 | 5 | 0,05 + 0,02 | 0,035 + 0,015 | 3,5 | 3,5 |
| 10,0001…30,0000 А | 0,04 + 0,02 | 5 | 0,06 + 0,02 | 0,04 + 0,02 | 3,5 | 3,5 |
Дополнительная неопределенность при использовании токовой катушки (опция?140-50) составляет 0,3%. Выходной ток умножается на 50.
Сдвиг фаз между напряжением и током, коэффициент мощности
| Диапазон значений сдвига фаз: | 0,00…+359,99° |
| Диапазон частот: | 16…1000 Гц |
| Разрешение сдвига фаз: | 0.01° |
| Диапазон значений коэффициента мощности: | –1…+1 |
| Разрешение коэффициента мощности: | 0.001 |
| Погрешность коэффициента мощности: | dPF = (1 – cos (?+d?)/cos ?) (-) |
Погрешность сдвига фаз ? (внутренняя синхронизация)
| Частота, Гц | Погрешность d?, ° |
| 16,000…70,000 | 0,05 |
| 70,001…400,000 | 0,1 |
| 400,001…1000,00 | 0,4 |
Электрическая мощность постоянного тока
| Суммарный диапазон: | 0,03…8400?Вт (280?Вт при использовании токовой катушки «опция 140-50») |
| Единицы измерения: | Вт |
Погрешность электрической мощности постоянного тока*, %
| Диапазон токов | Диапазон напряжений | ||||
| 1…10?В | 10…30 В | 30…70 В | 70…140 В | 140…280 В | |
| 30…300 мА | 0,054 | 0,054 | 0,054 | 0,054 | 0,054 |
| 300 мА…1 А | 0,054 | 0,054 | 0,054 | 0,054 | 0,054 |
| 1…2 А | 0,054 | 0,054 | 0,054 | 0,054 | 0,054 |
| 2…5 А | 0,054 | 0,054 | 0,054 | 0,054 | 0,054 |
| 5…10 А | 0,062 | 0,062 | 0,062 | 0,062 | 0,062 |
| 10…30 А | 0,070 | 0,070 | 0,070 | 0,070 | 0,070 |
Приведена наименьшая погрешность.
Электрическая мощность переменного тока *
| Суммарный диапазон: | 0,03…8400?ВА или 280?кВА при использовании токовой катушки «опция 140-50» |
| Диапазон частот: | 16…1000 Гц |
| Единицы измерения: | Вт, ВА, ВАр |
Погрешность электрической мощности переменного тока, % (PF = 1,0, f·=·40…70·Гц)
| Диапазон токов | Диапазон напряжений | ||||
| 1…10 В | 10…30 В | 30…70 В | 70…140 В | 140…280 В | |
| 30 мА…5 А | 0,054 | 0,054 | 0,054 | 0,054 | 0,054 |
| 5…10 А | 0,062 | 0,062 | 0,062 | 0,062 | 0,062 |
| 10…30 А | 0,070 | 0,070 | 0,070 | 0,070 | 0,070 |
Погрешность электрической мощности переменного тока, % (PF = 0,8, f·=·40…70·Гц)
| Диапазон токов | Диапазон напряжений | ||||
| 1…10?В | 10…30 В | 30…70 В | 70…140 В | 140…280 В | |
| 30 мА…5 А | 0,082 | 0,082 | 0,082 | 0,082 | 0,082 |
| 5…10 А | 0,088 | 0,088 | 0,088 | 0,088 | 0,088 |
| 10…30 А | 0,094 | 0,094 | 0,094 | 0,094 | 0,094 |
Погрешность электрической мощности переменного тока, % (PF = 0,5, f·=·40…70·Гц)
| Диапазон токов | Диапазон напряжений | ||||
| 1…10?В | 10…30 В | 30…70 В | 70…140 В | 140…280 В | |
| 30 мА…5 А | 0,160 | 0,160 | 0,160 | 0,160 | 0,160 |
| 5…10 А | 0,163 | 0,163 | 0,163 | 0,163 | 0,163 |
| 10…30 А | 0,166 | 0,166 | 0,166 | 0,166 | 0,166 |
Приведена наименьшая погрешность. Погрешность электрической мощности рассчитывается по следующей формуле:
Электрическая энергия постоянного и переменного тока
| Диапазон напряжений: | 1…280 В |
| Диапазон токов: | 0,03…30 А |
| Диапазон значений коэффициента мощности: | –1…+1 |
| Диапазон установки временного интервала: | 1…10·000 с |
| Разрешение временного интервала: | 0,1?с |
| Погрешность временного интервала: | 0,01% + 0,1?с |
Негармонические сигналы (только модель Calibro 133)
Гармонические и интермодуляционные искажения, интермодуляционные составляющие (только модель Calibro 133)
| Диапазон значений основной частоты: | 16 Гц…1 кГц |
| Неопределенность амплитуды сигнала основной частоты: | 0,2% от диапазона |
| Диапазон частот гармонических составляющих: | 32 Гц…5 кГц |
| Диапазон частот интермодуляционных составляющих: | 16 Гц…1 кГц |
| Макс. число гармонических составляющих: | 50 |
| Число интермодуляционных составляющих: | 1 |
| Неопределенность частоты: | 0,005% |
| Диапазон амплитуд интермодуляционных составляющих: | Макс. 30% от среднеквадратичного значения выходного сигнала |
| Разрешение амплитуды интермодуляционных составляющих: | 0.001% |
| Шумы и искажения: | –60 дБ |
Погрешность амплитуды интермодуляционных составляющих
| Диапазоны | % от диапазона | % от диапазона |
| 32…3000 Гц | 3000…5000 Гц | |
| 1,0000…10,0000·В 10,0001…30,0000·В 30,001…70?000 В 70,001…140 000 В 140,001…280 000 В |
0,1 | 0,2 |
| 0,030000…0,300000 А 0,30001…1,00000·А 1,00001…2,00000 А |
0,1 | 0,2 |
| 2,00001…5,00000·А 5,0001…10,0000 А |
0,2 | 0,4 |
| 10,0001…30,0000 А | 0,2 | 0,8 |
Модуляция, фликер-шум (только модель Calibro 133)
| Диапазон значений основной частоты: | 16 Гц…1 кГц |
| Диапазон частот отдельных гармоник (2…50): | 32 Гц…5 кГц |
| Диапазон частот модуляции: | 0,001…50 Гц |
| Коэффициент модуляции: | 0…30% |
| Разрешение коэффициента модуляции: | 0,001% |
| Неопределенность среднеквадратичной амплитуды: | 0.2 % от диапазона |
| Форма модулирующего сигнала: | Синусоидальный, прямоугольный |
| Коэффициент заполнения прямоугольного сигнала: | 1…99% |
| Погрешность коэффициента модуляции: | 0,2% |
Встроенный технологический мультиметр
| Функция | Диапазон | Погрешность | Разрешение |
| Постоянное напряжение | 0…±12 В | 0,01% + 0,01% | 100 мкВ |
| Постоянный ток | 0…±25 мА | 0,01% + 0,01% | 100 нА |
| Частота | 1 Гц…15 кГц | 0,005% | 10 мкГц…0,1 Гц |
Общие данные
| Время прогрева: | 60 мин |
| Рабочая температура: | (23 ± 10) °C |
| Температура хранения: | -10…+55 °C, отн. влажность < 90% |
| Опорная температура: | (23 ± 2) °C |
| Размеры: | 460 x 580 x 320 мм |
| Масса нетто: | 27 кг |
| Питание: | 115/230 В, 50/60 Гц |
| Потребляемая мощность: | Макс. 550 ВА |
| Класс безопасности: | Класс I согласно EN 61010 |
Принадлежности, входящие в комплект поставки
| Сетевой шнур | 1 шт. | |
| Руководство по эксплуатации, CD | 1 шт. | |
| Опция 10/11 — испытательный кабель 1000 В/30 А, черный/красный | 2 шт. | Длина 1 м |
| Запасной предохранитель | 1 шт. | |
| Кабель RS-232 | 1 шт. | Длина 1,5 м |
Опции (заказываются отдельно)
| Опция 140-50 | Токовая катушка 25/50 витков | Для токоизмерительных клещей |
| Опция 10 | Испытательный кабель 1000?В/32?А, черный | Длина 1 м |
| Опция 11 | Испытательный кабель 1000?В/32?А, красный | Длина 1 м |
| Кабель GPIB | Кабель интерфейса GPIB | Длина 1 м |
| Кабель RS-232 | Кабель интерфейса RS-232 | Длина 1,5 м |
| POWER | Прикладное программное обеспечение для калибровки преобразователей. |
