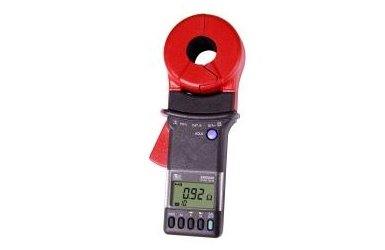

Измеритель сопротивления заземления EM 5248 предназначен для измерения заземляющего стержня и малой сетки сопротивления в любое время года, без использования вспомогательных стрежней. Измеритель сопротивления заземления в виде клещей используются в системах с многоточечным заземлением без отключения заземления в ходе измерений. Прибор EM 5248 просто зажимается вокруг заземляющего провода или стержня и измеряет сопротивление на землю. Выполняя измерения на неповрежденных системах заземления, пользователь прибора также проверяет качество заземляющих устройств и соединителей. Также могут проводиться измерения сопротивления и целостности контуров заземления вокруг площадок и зданий. Прибор EM-5248 также включает функцию измерения тока. Высокая чувствительность датчика позволяет измерять ток утечки до 1 мА, текущий на землю или циркулирующий в контурах заземления, а также ток нейтрали до 30 A СКЗ. Эта функция обеспечивает дополнительную информацию, которая является важной, поскольку распределительные наземные сети имеют более высокий уровень шума и гармоник, которые влияют на качество электроэнергии. Информация о времени работы батареи питания прибора появляется при включении прибора, которые также автоматически отключается для управления питанием. Дополнительные функции также отображаются на большом ЖК-экране для контроля точности измерений. Функция звукового сигнала и автоматического выключения могут быть отключены при нажатии кнопок в любое время. Прибор EM-5248 предлагает функцию «Сигнализации» и функцию «Памяти» (сбора данных). В режиме работы сигнализации щуп будет подавать звуковой сигнал и визуально показывать о том, что показания выходят за пределы значений уставок. Пользователь может подключить Сигнализацию при значениях выше или ниже заданных уставок. Функция Сигнализации позволяет выполнять быстрые проверки на объектах, где достаточно проводить только измерения в режиме «Годен» или «Не годен». Функция Памяти регистрирует до 99 измерений (в единицах измерения Ом или Ампер). Эта функция позволяет пользователю прибора проводить полевые исследования, а после проведения работ извлекать и анализировать показания. Настройки сигнализации и данные в памяти прибора сохраняются при отключении питания измерителя сопротивления.
| Сопротивление Заземления | |||
|
Диапазон измерения |
Диапазон | Разрешение | Точность* |
| Автоматический выбор диапазона 0.01 до 1200 Ом | 0.1 .. 1.00 Ом | 0.01 Ом | ± (2% R ± 0.02 Ом) |
| 1.0 .. 50.0 Ом | 0.1 Ом | ± (1.5% R ± 0.1 Ом) | |
| 50.0 .. 100.0 Ом | 0.5 Ом | ± (2.0% R ± 0.5 Ом) | |
| 100 .. 200 Ом | 1 Ом | ± (3.0% R ± 1 Ом) | |
| 200 .. 400 Ом | 5 Ом | ± (6.0% R ± 5 Ом) | |
| 400 .. 600 Ом | 10 Ом | ± (10% R ± 10 Ом) | |
| 600 .. 1200 Ом | 50 Ом | примерно 25% ± 50 Ом | |
| Ток заземления или Ток утечки | |||
| Диапазон измерения | Диапазон | Разрешение | Точность* |
| Автоматический выбор диапазона 1 мA до 30.00 A | 1 до 299 мA | 1 мA | ±(2.5% R + 2 мA) |
| 0.300 A до 2.999 A | 0.001 A | ±(2.5% R + 2 мA) | |
| 3.00 A до 29.99 A | 0.01 A | ±(2.5% R + 20 мA) | |
R = Показание * Эталонные условия: 23 ± 3 ° С, относительная влажность 50% ± 10%, аккумулятор при 8В ± 0,2 В, внешнее магнитное поле <40A/м, внешнее электрическое поле
ЧАСТОТА ИЗМЕРЕНИЙ СОПРОТИВЛЕНИЯ 2403 Гц.
НАПРЯЖЕНИЕ ВЫРАБАТЫВЕМОЕ В КОНТУРЕ Примерно 60 м В с.к.з.
ДИАПАЗОН СИГНАЛИЗАЦИИ 0 до 199 Ом
Перегрузка по сопротивлению OL отображается при знач. более 1200 Ом
ЧАСТОТА ИЗМЕРЯЕМОГО ТОКА 47 до 800 Гц
Воздействие частоты Добавьте 7.5% к базовым техническим данным
Перегрузка по току OL отображается при знач. более 29.99 A ср.кв.з.
ГАБАРИТНЫЕ РАЗМЕРЫ 235 x 100 x 55 мм.
ВЕС 1 кг
МАТЕРИАЛ КОРПУСА Лексан® 920A (UL94V2) или эквивалентный
Материал клещей Lexan®с 10% фибергласом (UL94V0) или эквивалентный.
Клещи Раствор: 35 мм, Диаметр окна: 32 мм
диапазон РАБОЧИх температур От -10°C до 55°C.
Температура хранения От -30°C до 70°C.
амплитуда колебаний влажности 10 — 90% Отн. влаж при температуре -10°C до 40°C, 75% Отн. влаж. при темп. 55°C.
ИСТОЧНИК ПИТАНИЯ 9 В щелочная батарея (IEC 6LF22 или NEDA 1604A). Время работы батареи: в стандартном режиме: 8 часов или около 1000 измерений по 30 секунд.
ЖК- Дисплей 3 ¾ знаков, 44 x 28 мм.
РАБОЧЕЕ НАПРЯЖЕНИЕ 150 В, САТ. III – Степень загрязнения 2. 300 В, САТ. II – Степень загрязнения 2.
ЗАЩИТА ОТ НЕБЛАГОПРИЯТНЫХ ВНЕШНИХ ВОЗДЕЙСТВИЙ IP30 (степень защиты) 60529 Ed. 92. ГОСТ 14254-96 , EN 50102 Ed. 95.
испытание на вибрацию 68-2-6.
испытания на удар 68-2-27.
испытание на устойчивость при падении с высоты 1м IEC 68-2-32.
Макс. Перегрузка по А 100 A пост., 200 A (< 5 с) 50/60 Гц. ПГ отображается при знач. более 29.99 Aср.кв.з..
электромагнитная совместимость Эмиссия: 50081-1 Ed. 92. Помехоустойчивость: 50082-1 Ed. 97.
КОМПЛЕКТ ПОСТАВКИ
- Сумка для переноса прибора
- Один калибровочный контур
- 9 В батарея питания (внутри прибора)
- Руководство для пользователя
