Характеристики антенны SAS-586
• SAS-586 имеет диапазон: 12,4 - 18,0 ГГц
• Антенна со стандартным усилением
• Фактор антенны SAS-586 равен: 38,9 дБ/м
• Коэффициент усиления рупора: 14,9 дБи
• Мощность (непрерывная) макс.: 200 Вт
• Излучение поля максимальное: 450 В/м
• Ширина луча E-плоскости: 30°
• Ширина луча H-плоскости: 29°
• Импеданс (номинальный): 50 Ом
• Коэффициент КСВН: 1.3:1 (max 1.6:1)
• Тип разъема: WR-62 - N (F) адаптер
• База для монтажа изделия: ¼-20 (F) резьба
• Длина/Ширина/Высота: 10,2/3,81/4,83 см
• Вес рупорной антенны: 0,090 кг
Особенности антенны SAS-586
• SAS-586 имеет диапазон: 12,4 ГГц - 18,0 ГГц
• Работа антенны на передачу и прием
• Поляризация антенны: линейная
• Тестирование: FCC, MIL-STD, TEMPEST и VDE
• Калибровка (1 м) при горизонтальной поляризации

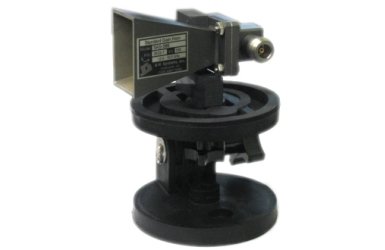

Описание рупорной антенны SAS-586
Антенна SAS-586 A.H.Systems представляет собой рупор стандартного усиления, который предназначен для проведения тестов на помехоустойчивость, излучение на частотах 12,4 - 18,0 ГГц.
Линейно поляризованная антенна SAS-586 характеризуется постоянным КПД, средним усилением, низким КСВ.
Конструктивные особенности рупора SAS-586 гарантируют высокие эксплуатационные характеристики.
Сравнение реальных и прогнозируемых значений факторов антенны имеет небольшую разницу, составляющую +/- 0,5 дБ.
Рупорная антенна модели SAS-586 позволяет производить сверхточные измерения. В связи с этим данное измерительное устройство можно рассматривать как эталонное.
Специальный коаксиальный адаптер, созданный для волновода, ограничивает мощность антенны. Поэтому, для создания поля высокой напряженности, этот адаптер можно удалить.
Модель антенны SAS586 оснащена монтажным приспособлением под резьбу ¼ х 20 («папа»). Это позволяет легко и просто устанавливать антенну, например, на штатив A.H.Systems.
Разная поляризация (горизонтальная, вертикальная) образуется путем поворота антенны SAS-586 на штативе.
