Назначение

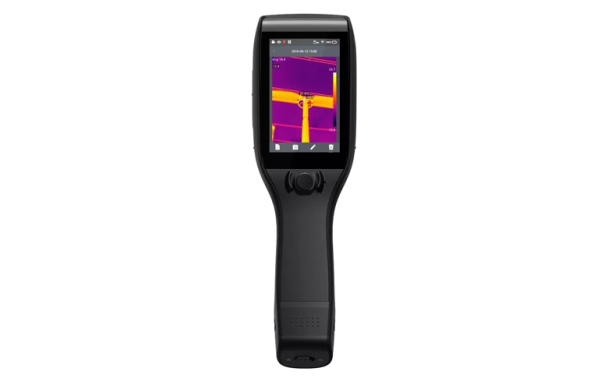

Тепловизор Guide D384F функционирует на базе ОС Android, передача полученных изображений возможна любым доступным способом – Wi-Fi, USB, HDMI. Встроенная камера на 4 мегапикселя позволяет выдавать изображение в высоком качестве, что существенно упрощает мониторинг за рабочими процессами . Кадры сменяются с частотой в 25Гц, а за их адаптацию отвечают технологии ИК и функция видимого изображения. Дополнительные наборы объективов и встроенный осветлитель позволят легко сравнивать видимые фотографии с ИК-изображениями, находя имеющиеся проблемы. Модель Guide D384F применяется в сфере строительства, промышленного производства и на электроэнергетических объектах.
Технические характеристики
| Параметр | Guide D192F | Guide D384F | Guide D192M | Guide D384M | Guide D384A | |
| ИК и оптическое изображение | ||||||
| ИК-разрешение | 192х144 | 384х144 | 192х144 | 384х288 | 384х288 | |
| Тип детектора | 25 мкм, Vox | |||||
| Спектральный диапазон | 7,5~14 мкм | |||||
| Частота кадров | 25 Гц/9 Гц | |||||
| NETD | 50 мк | 45 мк | 50 мк | 45 мк | 40 мк | |
| Фокусное расстояние | 7 мм/F1.1 | 19 мм/F1.0 | 7 мм/F1.1 | 19 мм/F1.0 | 15 мм/F1.1 | |
| Поле зрения (FOV) | 37,8°×28,8° | 28,4°×21,5° | 37,8°×28,8° | 28,4°×21,5° | 35°×27° | |
| Пространственное разрешение (IFOV) | 3,45 мрад | 1,29 мрад | 3,45 мрад | 1,29 мрад | 1,60 мрад | |
| Д:С | 289:01:00 | 775:01:00 | 289:01:00 | 775:01:00 | 625:01:00 | |
| Минимальное фокусное расстояние | 1 м | 1 м | 0,5 м | 0,5 м | 0,4 м | |
| Фокус | Фиксированный | Ручной | Электрический/автоматический | |||
| Определение линзы | Нет | Ручное | Нет | |||
| Дополнительный объектив (Фокусное расстояние/ FOV/ IFOV/ Минимальное фокусное расстояние/ Диапазон температур) | ||||||
| Широкоугольный | Нет | Нет | Нет | 8,8 мм/F1.0/ 57°×45°/ 2,65 мрад/0,3 м |
Нет | |
| Теле | Нет | Нет | 19мм/F1.0/ 14,4°×10,8/ 0,65 мрад/1 м |
40мм/F1.2/ 13,7°×10,3/ 0,62 мрад/1 м |
Нет | |
| Высокотемпературный | Нет | Нет | 650°С~1500°С | 650°С~1500°С | Нет | |
| Визуальная камера | ||||||
| Разрешение | 5 МП/ 640×480, альтернативное, бесфокусное, FOV 25°×19° | |||||
| Презентация изображения | ||||||
| Отображать | 4-дюймовый сенсорный ЖК-экран с подсветкой, 480×800, 24 бита | |||||
| Режимы изображения | ИК-изображение/ Визуальное изображение MIF/ PIP 8: Горячий белый, Фульгурит, Красное железо, Горячее железо, Медицинский, Арктический, Радуга 1, Радуга 2 |
|||||
| Цветовые палитры | 8: White Hot, Fulgurite, Iron Red, Hot Iron, Medical, Arctic, Rainbow 1, Rainbow 2 | |||||
| Цифровое увеличение | 1.1~4 | |||||
| Супер-разрешение | Нет | Есть 768 х 576 | Нет | Есть 768 х 576 | ||
| Выбор уровней | Автоматический, полуавтоматический, ручной | |||||
| Мозаика панорамного изображения | Нет | Есть | ||||
| Измерение | ||||||
| Диапазон температур | -20°С~350°С | -20°С~150°С, 100°С~650°С,650 °C ~ 1500 ° C (с линзой) | 20°C~150°C, 100°C~650°C | |||
| Точность | ±2°C или ±2% от показаний для температуры окружающей среды от 15°C до 35°C и температуры объекта выше 0°C | |||||
| Облать измерения | 5 Х точка; 2 Х линия; 5 Х область | |||||
| Автоматическое отслеживание максимальной и минимальной температуры (IR/PIP) | 1. Полноэкранная максимальная температура, минимальная температура, максимальная + минимальная температура, максимальная + минимальная + отслеживание средней температуры 2. Максимальная температура объекта анализа, минимальная температура, максимальная + минимальная температура, максимальная + минимальная + средняя температура, отслеживание средней температуры |
|||||
| Температурная сигнализация | При превышении максимальной и минимальной температуры | |||||
| Хранение данных | ||||||
| Хранение изображений | В камере и на TF-карте JPG с временной информацией | |||||
| Формат видео без временной информации | H.264 с частотой кадров 25 Гц (включая звуковой сигнал) | |||||
| Формат видео с временной информацией | .irgd с частотой кадров 25 Гц (без аудиосигнала) | |||||
| Видео трансляция | Да, передается на ПК или мобильный телефон через USB или Wi-Fi | |||||
| Соединения и коммуникации | ||||||
| Интерфейс передачи данных | MICRO USB 2.0, MICRO HDMI, питание (12 В), TF-карта (стандартная 16Гб, до 32Гб), Wi-Fi/лазер | |||||
| Bluetooth | Нет | Есть | ||||
| Питание | ||||||
| Тип батареи/время работы | Перезаряжаемый литий-ионный аккумулятор (7,2 В), ≥4 ч; 4 часа в камере, 5 часов в зарядном устройстве с двумя отсеками; Автоматическое отключение и спящий режим | |||||
| Условия эксплуатации | ||||||
| Диапазон температур | Эксплуатация | -10°C~50°C | ||||
| Хранение | -40°C~70°C | |||||
| Общие характеристики | ||||||
| Инкапсуляция | IP54 | |||||
| Сертификация | СЕ, FCC, ROHS | |||||
| Масса | 735 г | 735 г | 840 г | 840 г | 735 г | |
| Размеры (мм) | 274×97×78 | 274×97×78 | 274×106×78 | 274×110×78 | 274×91×78 | |
