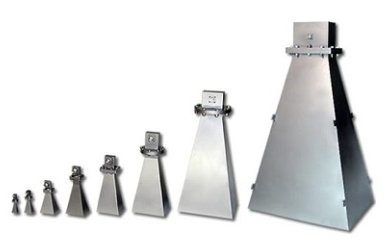

Рупорная антенна A.H.Systems SAS-585 (8,2 ГГц - 12,4 ГГц)

Артикул: 1-352386

  • SAS-585 имеет диапазон: 8,2 ГГц - 12,4 ГГц
  • Работа антенны на передачу и прием
  • Антенна обладает линейной поляризацией


Характеристики антенны SAS-585



SAS-585 имеет диапазон: 8,2 - 12,4 ГГц

• Антенна со стандартным усилением

• Фактор антенны SAS-585 равен: 34,6 дБ/м

• Мощность (непрерывная) макс.: 250 Вт

• Излучение поля максимальное: 500 В/м

• Ширина луча E-плоскости: 30°

• Ширина луча H-плоскости: 30°

• Импеданс (номинальный): 50 Ом

• Коэффициент КСВН: 1.3:1 (max 1.5:1)

• Тип разъема: WR-90 - N (F) адаптер

• Монтажная база изделия: ¼ - 20 (f) резьба

• Длина/Ширина/Высота: 18,3/5,33/7,11 см

• Масса рупорной антенны: 0,270 кг



Особенности антенны SAS-585



• SAS-585 имеет диапазон: 8,2 ГГц - 12,4 ГГц

• Работа антенны на передачу и прием

• Антенна обладает линейной поляризацией

• Тестирование: FCC, MIL-STD, TEMPEST и VDE

• Калибровка на 1 м горизонтальной поляризации



Описание рупорной антенны SAS-585



Антенна SAS-585 представляет рупор A.H.Systems со стандартным усилением, разработанный для проведения тестов на помехоустойчивость, излучение на частотах 8,2 - 12,4 ГГц.

Линейно поляризованная антенна модели SAS-585 обладает постоянным КПД, средним усилением и низким КСВ.

Конструктивные особенности антенны рупорной SAS-585 гарантируют ей отличные эксплуатационные характеристики.

Сравнение реальных и прогнозируемых значений факторов антенны имеет дельту +/- 0,5 дБ.

Рупорная антенна SAS-585 позволяет проводить высокоточные измерения, поэтому ее можно считать измерительным эталонным устройством.

Есть один компонент антенны SAS-585, который ограничивает ее мощность. Это адаптер (коаксиальный) для волновода. И если нужно создать высокой напряженности поле, то этот коаксиальный адаптер можно удалить.

Модель антенны SAS585 оснащена монтажным приспособлением, подходящим для резьбы (наружной) ¼ х 20 («папа»). Это позволяет легко монтировать изделие, например, на антенный штатив A.H.Systems.

За счет осуществления поворотов на штативе антенны SAS-585 создается разная поляризация (горизонтальная, вертикальная).
