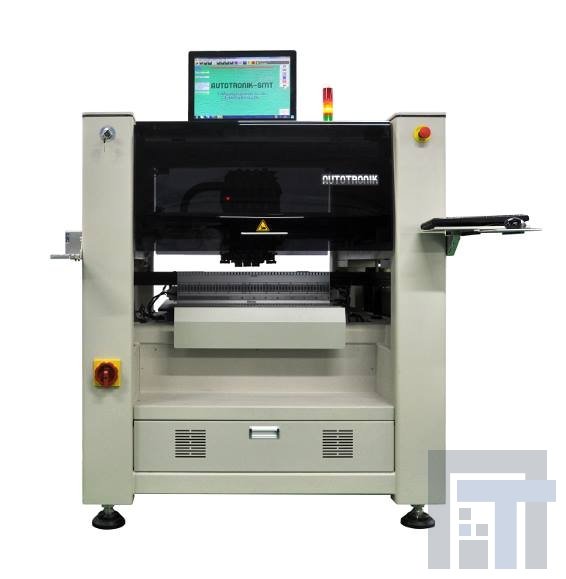

Автомат установки SMD компонентов Autotronik BA389F3

Артикул: 5-15246

Производительность по тесту IPC9850: 10500 комп./час
Паспортная точность монтажа: ±30 микрон (X,Y) ±0,045° (φ)
Емкость: до 160 шт. 8 мм лент
Устанавливаемые компоненты: от 01005 (0,4 мм × 0,2 мм) до ИС 60 × 60 мм
Минимальный шаг ИС: 0,3 мм
Макс. размер печатной платы: 650 × 460 мм (при ручном перемещении плат); 650 × 440 мм (при наличии встроенного конвейера)







В автоматах серии BA389F3 отлично сочетаются высокая скорость установки компонентов и цена. Для всех пользователей автоматов Autotronik действует программа обмена старого автомата на новый (большей производительности) с доплатой.

  • питатели с интеллектуальной системой идентификации обеспечивают быструю переналадку и упрощают программирование;
  • для малого и среднего производства;
  • система оптического центрирования «на лету»;
  • дополнительная система оптического центрирования для компонентов с габаритами до 60 мм;
  • система со встроенной камерой для автоматической коррекции ПП по реперам;
  • опциональная система дозирования пасты/клея (одинарная или двойная);
  • режим видео инспекции перед началом или после монтажа;
  • опциональный конвейер для встраивания в производственную линию;
  • ПО под Windows-7;
  • универсальный CAD-конвертер.







Краткие спецификации и технические характеристики:



Производительность по тесту IPC9850

10500 комп./час

Паспортная точность монтажа

±30 микрон (X,Y)

±0,045° (φ)

Емкость

до 160 шт. 8 мм лент

Устанавливаемые компоненты

от 01005 (0,4 мм × 0,2 мм) до ИС 60 × 60 мм

Минимальный шаг ИС

0,3 мм

Макс. размер печатной платы

650 × 460 мм (при ручном перемещении плат)

650 × 440 мм (при наличии встроенного конвейера)

Габаритные размеры оборудования

1300 × 1420 × 1460 мм

Вес

1100 кг
