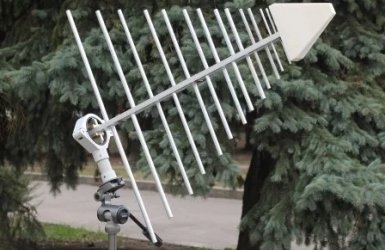

Сверхширокополосная измерительная логопериодическая антенна СКАРД-Электроникс П6-122М2

Артикул: 1-363251

  • Предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 300 до 6 000 МГц.
  • Имеет широкий диапазон рабочих частот. Весь частотный диапазон перекрывается одной антенной, без дополнительной коммутации.
  • Ширина диаграммы направленности антенны слабо зависит от частоты.
  • Защита оконечного оборудования от статического электричества обеспечивается конструкцией антенны (с применением заземляющего устройства).
  • Возможна эксплуатация в лабораторных и полевых условиях, а также на средствах подвижности. По требованию заказчика может изготавливаться во влагозащитном исполнении в соответствии с стандартом IP67.
  • Имеет различные варианты крепления.
  • Может использоваться как элемент многолучевых антенных решеток.



Измерительная логопериодическая антенна П6-122М2 предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 300 до 6 000 МГц.

В зависимости от типа присоединенного оконечного устройства может использоваться для измерения напряженности  электромагнитного поля или плотности потока энергии, излучения электромагнитного поля, определения поляризации сигнала и направления на источник излучения.

Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН.

  • Имеет широкий диапазон рабочих частот. Весь частотный диапазон перекрывается одной антенной, без дополнительной коммутации.
  • Ширина диаграммы направленности антенны слабо зависит от частоты.
  • Защита оконечного оборудования от статического электричества обеспечивается конструкцией антенны (с применением заземляющего устройства).
  • Возможна эксплуатация в лабораторных и полевых условиях, а также на средствах подвижности. По требованию заказчика может изготавливаться во влагозащитном исполнении в соответствии с стандартом IP67.
  • Имеет различные варианты крепления.
  • Может использоваться как элемент многолучевых антенных решеток.
  • Поставляется с поверочным сертификатом.
  • Внесена в ГРСИ под регистрационным номером 58704-14.



Технические характеристики антенны П6-122М2:
Диапазон частот 300-6 000 МГц
Коэффициент усиления ≥ 4,0 дБ
КСВН типовое 2,0
Поляризация линейная
Пределы погрешности Ку ± 2,0 дБ
Тип СВЧ соединителя SMA
Габариты 786*659*33 мм
Масса 1,5 кг
Диапазон рабочих температур -40 + 65 С
