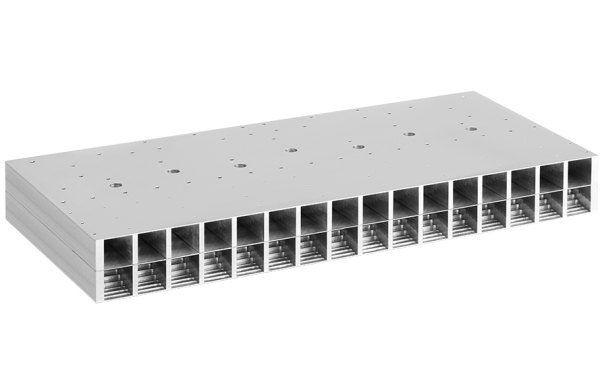

Рупорная антенная решетка INWAVE WHPA-0812L

Артикул: 1-386184

  • Диапазон рабочих частот: 8-12 ГГц
  • Коэффициент усиления в рабочем диапазоне частот: 30 дБ
  • КСВН, не более: 1.7
  • Ширина диаграммы направленности может быть скорректирована в соответствии с требованиями заказчика

Активные фазированные антенные решетки – это антенны, излучающие элементы которых содержат активные элементы (усилители, фазовращатели и др.).
АФАР может использоваться в режиме приема и/или передачи, при этом СВЧ сигнал формируется внешними устройствами. АФАР широко используются в радиосвязи, радиолокации, радионавигации, радиоастрономии. ФАР также входят в состав различных наземных (стационарных и подвижных), корабельных, авиационных и космических радиотехнических систем.

Технические характеристики

  • Диапазон рабочих частот 8-12 ГГц
  • Тип диаграммы направленности секторная
  • Коэффициент усиления в рабочем диапазоне частот 30 дБ
  • Тип поляризации линейная
  • Ширина основного лепестка диаграммы направленности (верт./гориз.) 30°/1°
  • КСВН, не более 1.7
  • Максимальная подводимая мощность 350 Вт
  • Тип соединителя N-тип, розетка; SMA, розетка; фланец WR90
  • Габаритные размеры без крепежа 176х37х5
  • Масса 26 кг
