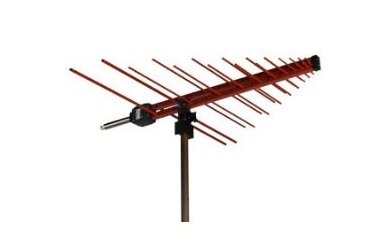

Логопериодическая антенна ETS-Lindgren 3148B (200 МГц - 2 ГГц)

Артикул: 1-352028

  • Высота/Длина/Ширина/Глубина – 11,6см/73,7см/85,6см/86,7см
  • Вес антенны 3148B – 2 кг


Антенна EMCO 3148B



• Высокий коэффициент усиления

• Соответствует требованиям CISPR

• Низкий КСВ

• Специальная отделка корпуса

• Индивидуальная калибровка

• Гарантия составляет 2 года

• Гибкая система крепления



Описание антенны 3148B



Антенна 3148B представляет собой логопериодическую антенну ETS-Lindgren с рабочим диапазоном от 200 МГц до 2 ГГц.

Эта модель 3148B создана для измерений тестируемых устройств в соответствии с CISPR 16-1 (стандарт для аппаратуры для измерения радиопомех и помехозащищенности).

Измерения такой антенной производятся с минимальной погрешностью.

Точность расположения в конструкции стрел и элементов антенны 3148B создают отличный показатель КСВН и оптимальное фазовое соотношение.

На антенне ETS-Lindgren модели 3148B предусмотрен разъем N-типа.

ETS-Lindgren выпускает и другие современные логопериодические антенны такие, как:

3144, 3145BDP, 3147, 3150B, 3151, 3152, 3186.

Диапазон частот

Антенна 3148B имеет рабочий диапазон от 200 МГц до 2 ГГц.

Такой широкий диапазон делает модель 3148B идеальной для тестирования согласно стандарту CISPR 16 и других (например, CISPR 25).

Высокий коэффициент усиления

Конструкция 3148 B обеспечивает баланс между стрелами антенны и максимальную эффективность.

За счет своей конструкции и характеристик антенна имеет высокий коэффициент усиления.

Низкий КСВ

Выбор интервала между стрелами антенны и изменение диаметра ее элементов обеспечивают отличное сопротивление антенны 3148B.

В результате чего логопериодическая антенна ETS-Lindgren данной модели имеет низкий КСВ.

Индивидуальная калибровка

Модель антенны ETS-Lindgren 3148B проходит калибровку на 1 м / SAE ARP 958 и 3 м и 10 м в ANSI C63.5.

Эта антенна также поставляется с сертификатом соответствия калибровки.

Гибкая система крепления

Модель 3148B имеет удобную систему крепления к штативам ETS-Lindgren или другим специальным приспособлениям.



Конфигурация модели 3148B

Стандартная конфигурация

• Антенна 3148B

• Калибровка на 1 м / SAE ARP 958 и соответствующий сертификат

Опции

• Дополнительные опции предоставляются по запросу

• Опорная штанга крепления антенны с насадкой для штативов ETS-Lindgren или иных штатив со стандартной резьбой (1/4 х 20)

• Штативы для антенн ETS-Lindgren. Возможно заказать специальные неметаллические штативы для тестирования на ЭМС (например, в безэховой камере)



Характеристики антенны 3148B

Электрические характеристики

• Минимальная частота: 200 МГц

• Максимальная частота: 2 ГГц

• Импеданс: 50 Ом

• Разъем: Тип N (f)

• Максимальная мощность: 1 кВт

• Пиковая мощность: 1,3 кВт

• Тип: направленная антенна

• Поляризация: линейная

• КСВН: 1.2:1

Физические характеристики

• Высота/Длина/Ширина/Глубина – 11,6см/73,7см/85,6см/86,7см

• Вес антенны 3148B – 2 кг
