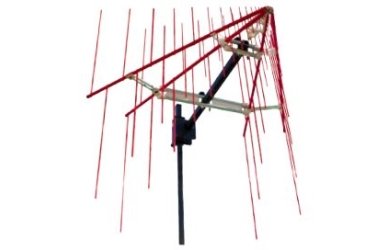

Логопериодическая антенна ETS-Lindgren 3150B (80 МГц - 1 ГГц)

Артикул: 1-352027

  • Ширина/Глубина/Высота – 209см/150,4см/203,2см
  • Вес антенны 3150B – 10,6 кг


Антенна EMCO 3150B



• Диапазон: 80 МГц - 1 ГГц

• КСВ 2:1 (по всему диапазону)

• Макс. вх. мощность: до 5 кВт

• Подходит для тестирования на иммунитет

• Индивидуальная калибровка



Описание антенны 3150B LPDA



Антенна 3150B представляет собой двухслойную логопериодическую антенну

(дипольный массив LPDA из 2-х слоев антенн LPDAs 100 Вт).

Данная модель антенны ETS-Lindgren имеет рабочий диапазон от 80 МГц до 1 ГГц.

Антенна ETS-Lindgren 3150B отлично подходит для измерений в сильных полях, поэтому нашла применение в военной и автомобильной промышленности.

Кроме антенны 3150B ETS-Lindgren производит следующие логопериодические антенны:

3144, 3145BDP, 3147, 3148B, 3151, 3152, 3186.

Диапазон частот

Антенна 3150B покрывает диапазон от 80 МГц до 1 ГГц.

Эта модель может генерировать 200 В/м (при подводимой мощности менее 1 кВт) на расстоянии 1 м в диапазоне от 100 МГц до 1 ГГц.

Для эффективного выполнения решений по тестированию устройств на иммунитет антенна 3150B может применяться в сочетании с биконическими антеннами ETS-Lindgren 3159 или 3158, имеющими высокую мощность.

КСВН

По всем диапазонам воспроизводимых частот антенна 3150B имеет средний КСВ 2:1.

Входная мощность

Модель 3150B имеет коаксиальный разъем 7/16, через который можно получать 3 кВт на 1 ГГц и до 5 кВт входной мощности на 80 МГц.

Тест на иммунитет

Модель 3150B порождает высокие поля.

Поэтому такая антенна может использоваться в автомобильной отрасли, а также в военной (стандарты ISO 11541-2, MIL-STD).

Калибровка

Антенна 3150B проходит индивидуальную калибровку на 3 м в ANSI C63.5 и SAE ARP 958.



Конфигурация 3150 B

Стандартная конфигурация

• Антенна в сборке (корабельные антенны в разобранном виде)

• Штатив ETS-Lindgren 7-TR

• Калибровка в аккредитованной лаборатории ETS-Lindgren A2LA (на 3 м / SAE ARP 958)

• Антенный фактор, сертификат калибровки включены в руководство

• Руководство

Опции

• Для изменения положения антенны (горизонтальная, вертикальная поляризация) рекомендуется использовать штатив 7-TR. Специальные приспособления к штативам поставляются дополнительно.



Характеристики 3150B

Электрические характеристики

• Пиковая мощность: 7 кВт - 4 кВт

• Постоянная мощность: 5 кВт - 2,5 кВт

• Минимальная частота: 80 МГц

• Максимальная частота: 1 ГГц

• Импеданс: 50 Ом

• Разъем: 7/16 Female

• Тип: направленная

• Поляризация: линейная

• КСВН: 2:1

Физические характеристики

• Ширина/Глубина/Высота – 209см/150,4см/203,2см

• Вес антенны 3150B – 10,6 кг
