Логопериодическая антенна ETS-Lindgren 3151 (20 Гц - 220 МГц)

Артикул: 1-352026

  • Частота максимальная: 220 МГц
  • Частота минимальная: 20 МГц
  • Тип: направленная антенна
  • Поляризация антенны: линейная


Антенна EMCO-3151



• Рабочие частоты: от 20 МГц до 220 МГц

• Высокая входная мощность до 5 кВт

• Конструктивные особенности с низкочастотными элементами

• Имеет передвижную платформу на колесах для удобного перемещения



Описание антенны 3151

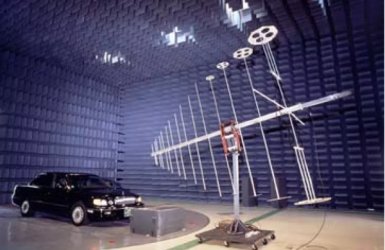

Антенна 3151 – это логопериодическая антенна ETS-Lindgren с рабочей частотой от 20 Гц до 220 МГц.

Модель EMCO 3151 представляет собой дипольный массив и имеет линейную поляризацию (LPDA).

Логопериодическая антенна 3151 производится из стойкого к коррозии алюминиевого сплава.

Все элементы антенны крепятся к рифленой ручке, что облегчает процесс монтажа.

Для управления изменением поляризации EMCO 3151 применяются различные приспособления, например: модель 2090 контроллера ETS-EMCO, модель 2190 контроллера ETS-EMCO и прочие.

ETS-Lindgren производит с разными характеристиками логопериодические антенны:

3144, 3145BDP, 3147, 3148B, 3150B, 3152, 3186.

Распределение электрического поля

Модель EMCO 3151 используется как для горизонтальной, так и для вертикальной поляризации.

Для обеспечения высокой напряженности поля в диапазоне низких частот (30 МГц - 45 МГц) антенну LPDA необходимо располагать на близком расстоянии от тестируемого объекта.

На более высоких частотах антенну ETS-Lindgren 3151 необходимо располагать на дальнем расстоянии от тестируемого объекта.



Конфигурация антенны 3151

Стандартная конфигурация

• Управление поляризацией

• Антенна LPDA с коннектором 1-5/8” EIA

• Монтажный кронштейн

• Стандартный позиционер-пьедестал с фиксацией для поляризации и ручной регулировки наклона

Опции дополнительные

• Модель 2090 контроллера ETS-EMCO



Электрические характеристики EMCO-3151



• Частота максимальная: 220 МГц

• Частота минимальная: 20 МГц

• Тип: направленная антенна

• Поляризация антенны: линейная
