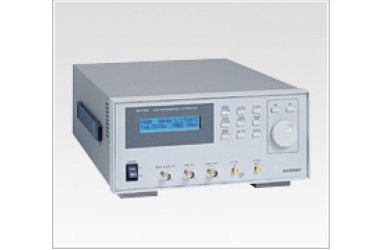

Высокоскоростной программируемый аттенюатор Micronix МАТ800

Артикул: 1-345700

Диапазон частот: модель A: от 1,5 до 4,5 ГГц; модель B: от 3,0 до 9,0 ГГц;модель C: от 4,5 до 13,5 ГГц; модель D: от 1,95 до 5,85 ГГц; модель E: от 750МГц до 2,25 ГГц; максимальный входной уровень: 100 мВт при непрерывном режиме или пиковый; максимальное ослабление сигнала: 80 дБ; кабели GP-IB и RS-232C поставляются как стандартные принадлежности.


Прибор MAT800 – это многофункциональный и полностью программируемый аттенюатор, который даёт возможность управления ослаблением сигналов в СВЧ диапазоне с очень высокой скоростью.



Основные особенности:



  • Возможность создания программ произвольного ослабления сигнала: - Встроенная память хранения программ с разрядностью слов 128k; - Максимальная скорость переключения (считывания) 2 мкс; - Три режима считывания: СВОБОДНО, ПАКЕТ, ПОРОГ; - Установка периода задержки по количеству тактовых импульсов или по времени;
  • Программное обеспечение для создания программ ослабления сигнала является стандартной принадлежностью;
  • Кабели GP-IB и RS-232C поставляются как стандартные принадлежности;
  • Для разных частотных диапазонов предусмотрено четыре модели:
    - Модель A: от 1,5 до 4,5 ГГц;
    - Модель B: от 3,0 до 9,0 ГГц;
    - Модель C: от 4,5 до 13,5 ГГц;
    - Модель D: от 1,95 до 5,85 ГГц;
    - Модель Е: от 750МГц до 2,25 ГГц;
  • Максимальное ослабление сигнала: 80 дБ;
  • Минимальный шаг ослабления: 0,05 дБ.



Функции:



Режим ослабления сигнала Ручной и программный
Программный режим От 8 до 131072 слов (возможна установка с шагом в одно слово)
Тактовый генератор считывания
   Встроенный тактовый генератор От 100 Гц до 500 кГц, шаг 1-2-5
   Внешний тактовый генератор От постоянного тока до 500 кГц
Ручная установка тактового генератора Нажатием клавиши ENTER
Период задержки
   Установка тактовым генератором От 0 до 65535 тактовых импульсов генератора (установка возможна для любого тактового генератора)
   Установка по времени От 0 до 6,5335 секунд (с шагом 100 мкс)
Режим считывания Free («Свободный»);  Burst («Пакет») и Gate («Порог»)
Резервирование программ При выключении, все данные в программе сохраняются автоматически.







Технические характеристики:



  Модель A Модель B Модель C Модель D Модель E
Диапазон частот 1,5 - 4,5ГГц  3,0 - 9,0ГГц  4,5 - 13,5ГГц  1,95 - 5,85ГГц  0,75 - 2,25ГГц
КСВН <1,5 (2-4 ГГц)      <1,7 (4-8 ГГц)  <2,2 (3-9 ГГц) <1,8 (6-12 ГГц) <2,2 (4,5-13,5 ГГц) <1,6 (2,6-5,2 ГГц) <2,1 (1,95-5,85 ГГц) < 1,5 (1 - 2 ГГц)     < 2,0 (0,75-2,25 ГГц)
Вносимые потери (установка на 0 дБ) <2,3дБ (2-4 ГГц) <2,6дБ (1,5-4,5 ГГц) <3,0дБ (4-8 ГГц) <3,3дБ (3-9 ГГц) <3,5дБ (6-12 ГГц) <3,8дБ (4,5-13,5 ГГц) <2,6дБ (2,6-5,8 ГГц) <2,9дБ (1,95-5,85 ГГц) < 2.0дБ (1- 2 ГГЦ) < 2,3дБ (0,75-2,25ГГц)
Аттенюатор
Диапазон установок От 0 до 80 дБ
Разрешение установок Менее 0,05 дБ
Точность (На середине диапазона частот и при входном сигнале +10 дБм)

Менее ±0,5 дБ при 0 – 10 дБ

Менее ±0,8 дБ при >0 – 10 дБ

Менее ±0,8 дБ при >10 – 30 дБ

Менее ±1,0 дБ при >30 – 50 дБ

Менее ±1,5 дБ при >50 – 64 дБ

Менее ±2,0 дБ при >64 – 74 дБ

Менее ±3,0 дБ при >74 – 80 дБ

Импеданс Номинальный 50 Ом
Фильтр От 1 мкс до 3 мс, шаг 1-3
Максимальный входной уровень 100 мВт при непрерывном режиме или пиковый
Максимальный входной уровень 100 мВт при непрерывном режиме или пиковый
Разрушающий входной уровень 0,8 Вт средней мощности 20 Вт пиковой мощности или импульсы 1 мкс
Соединитель вход/выход SMA
Максимальный входной уровень 100 мВт при непрерывном режиме или пиковый
Разрушающий входной уровень 0,8 Вт средней мощности 20 Вт пиковой мощности или импульсы 1 мкс
Соединитель вход/выход SMA
Вход для тактового генератора считывания
Входной уровень Уровень ТТЛ интегральной схемы
Максимальная частота 500 кГц
Входной импеданс 10 кОм ±5%
Минимальная длительность импульса Более 200 нс (как высокого, так и низкого уровня)
Разрушающий входной уровень ±20 В (постоянный ток + пик переменного тока) макс.
Соединитель BNC
Входной уровень Уровень ТТЛ интегральной схемы
Входной импеданс 10 кОм ±5%
Минимальная длительность импульса Более 1 мкс
Разрушающий входной уровень ±20 В (постоянный ток + пик переменного тока) макс.
Соединитель BNC
Выход SYNC (синхронизация)
Выходной уровень Уровень ТТЛ интегральной схемы
Время нарастания/спада Менее 100 нс
Выходной импеданс Приблизительно 100 Ом
Соединитель BNC



Размеры: 260 (ширина) х 115 (высота) х 360 (глубина) мм (без выступающих деталей);



Вес: Приблизительно 4,5 кг.
