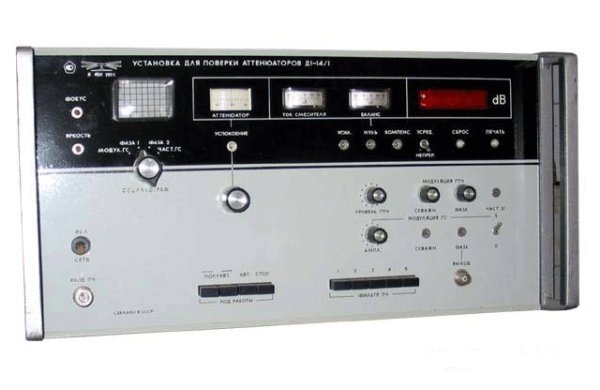

Установка для поверки аттенюаторов Д1-14
Установка Д1-14 для поверки аттенюаторов предназначена для измерения модуля коэффициента передачи аттенюаторов (встроенных и отдельных), пассивных и активных четырехполюсников в широком частотном диапазоне. Установка Д1-14 позволяет в автоматическом режиме измерять модуль коэффициента передачи аттенюаторов и четырехполюсников.
Установка выпускается в трех модификациях в зависимости от диапазона частот:
• Д1-14 на рабочий диапазон 0,1-37 500МГц,
Особенности установки для поверки аттенюаторов Д1-14 :
Установка выполнена полностью на полупроводниковых приборах с широким использованием микросхем.
Может эксплуатироваться в жестких климатических условиях.
| Общие параметры | |
| Пределы измерения ослабления | 0-100 дБ (0,1-2150 МГц) 0-90 дБ (2150-7200 МГц) 0-85 дБ( 7200-17440 МГц) 0-75 дБ(17440-25880 МГц) 0-70 дБ(25800-37500 МГц относительно уровня 10-4 Вт) |
| Суммарная погрешность измерения, не более: | 0,63 дБ(0,1-2150 МГц) 0,68 дБ( 2150-7200 МГц) 0,9 дБ (7200-17440 МГц) 1,25 дБ( 17440-37500 МГц) |
| КстU входа установки | 1,2 (до 1200 МГц) 1,3 (1200-37500 МГц) |
| ВЧ тракт | Коаксиальный с волновым сопротивлением 50 Ом (0,1-12160 МГц) Волноводный (свыше 12 160 МГц) |
| Сечения волноводов | 16x8, 11x5,5 и 7,2x3,4 мм |
| Масса | 28,5кг |
| Габариты | 480x240x475 мм |
