Установка для измерения ослабления и фазового сдвига ДК1-27

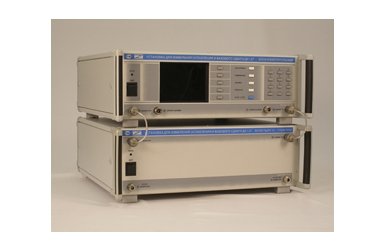

Установка для измерения ослабления и фазового сдвига ДК1-27 состоит из Блока измерительного и Блока преобразования частоты 10 ... 17850 МГц.Предназначена для измерения ослабления в динамическом диапазоне +20 ... минус 150 (минус 130) дБмВт, угла фазового сдвига в диапазоне 0 ... 360 град., мощности (синусоидального сигнала) в диапазоне +20 ... минус 30 дБмВт в диапазоне частот от 10 МГц дл 17850 МГц.Применяется для калибровки аттенюаторов (как встроенных в генераторы сигналов, так и отдельных), фазовращателей, вентилей, усилителей, направленных ответвителей, переключателей и других элементов СВЧ трактов.Установка обеспечена встроенными средствами самоповерки по ослаблению и фазовому сдвигу на ПЧ.
Технические характеристики | |
Диапазон рабочих частот | 10 ... 17850 МГц |
КСВН входов | 1,2...4 |
Пределы измерения ослабления от уровня 0 дБмВт | минус 20 ... плюс 150 дБ (10 ... 2000 МГц) минус 20 ... плюс 130 дБ (2000 ... 17850 МГц) |
Пределы измерения угла фазового сдвига | 0 ... 360 град. |
Пределы измерения мощности | плюс 20 ... минус 30 дБмВт |
Пределы допустимого значения абсолютной основной систематической погрешности измерения ослабления | +/- (0,02 ... 2,5) дБ |
Пределы допустимого значения абсолютной основной систематической погрешности измерения угла фазового сдвига | +/- (0,3 ... 20) град |
Пределы допустимого значения абсолютной основной систематической погрешности измерения мощности | +/- (1 ... 3 ) дБ |
Масса каждого блока | 16 кг |
Потребляемая мощность каждого блока, не более | 90 ВА |
Условия эксплуатации | группа 1.1 ГОСТ РВ 20.39.304 в климатическом исполнении УХЛ с диапазоном рабочих температур от +5 до +40 град. С |
Наработка на отказ | 10 000 ч |
