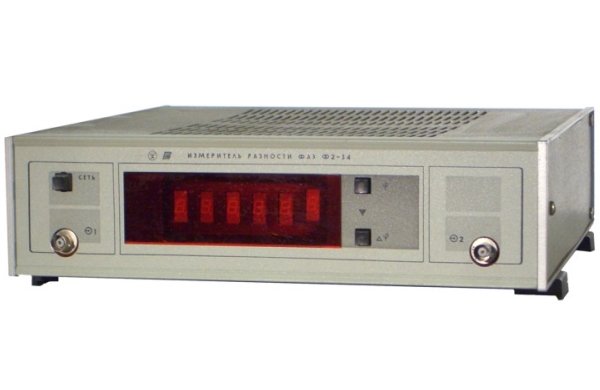

Измеритель разности фаз Ф2-34
Ф2-34 предназначен для прецизионных измерений фазовых сдвигов и их приращений между двумя синхронными гармоническими сигналами в широком диапазоне частот.
Применяется при определении фазочастотных и фазоамп-литудных характеристик усилителей, аттенюаторов, линий задержек; параметров полупроводниковых приборов, диэлектриков, магнитных материалов; при настройке фильтров, резонаторов, низкочастотных антенн.
Прибор построен по структурной схеме фазометра с постоянным измерительным временем. Имеет режимы ручного и дистанционного кодового управления и вывод результатов измерений в двоично-десятичном коде на цифропечатающее устройство.
Основные данные Ф2-34
• Диапазон входных напряжений:
непосредственно на входах 1 и 2 0,002-2 В
с выносными делителями 1:100 0.2-200 В
• Диапазон частот 0,5-5*106Гц
• Пределы измерения фазовых сдвигов 0-360°
• Разрешающая способность 0,01°
• Пределы основной погрешности измерения фазовых сдвигов: ±(0,1-0,5)° (0,5-20 Гц); ±0.1° (20 Гц - 100 кГц); ±(0,1- 0.6)° (100 кГц - 5 МГц
• Пределы погрешности измерения фазовых сдвигов из-за неравенства уровней напряжений непосредственно на входах 1 и 2 (А, дБ), относительно уровня 2 В: ±(0,1-0,3) А0 (0,5-1 Гц); ±0,075,4° (1-5 Гц); ±(0,05-0,075)Л° (200 кГц -2 МГц); ±(0,1-0,15)А0 (2-5 МГц)
