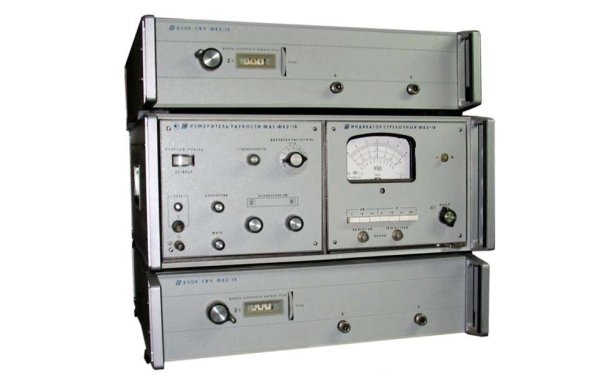

Измеритель разности фаз ФК2-18
ФК2-18 измеряет разность фаз между двумя сигналами одинаковой частоты, ГВЗ сигналов, полную систему параметров четырехполюсников (S-параметры) при использовании Оправленных ответвителей.
Предусмотрена одновременная индикация измеряемых параметров на стрелочном измерительном приборе. Измеритель имеет аналоговые выходы для подключения осциллографа, что дает возможность наблюдать АЧХ и ФЧХ в режиме свипирования частоты.
В составе комплекта прибора имеются развязывающие аттенюаторы с малым КСВН для измерения объектов со значительным рассогласованием.
Может использоваться для регулировки и испытании пассивных и активных элементов ВЧ и СВЧ трактов, антенных систем.
Основные данные ФК2-18
• Диапазон частот 0,11-12,4 ГГц
• Пределы измерения:
разности фаз 0±180° (шкалы 0±6°, 0±18°, 0±60°, 0±180°);
модуля коэффициента передачи 0-60 дБ (Рвых.макс = 10-3 Вт, Рвых.мин. = 10-11 Вт)
• Погрешность измерения:
разности фаз коэффициента передачи:
в динамическом диапазоне до 40 дБ не более ± (1+0,034 φ пер + 0,075 А)°,
при компенсационном способе отсчета не более 3°
модуля коэффициента передачи ± (0,5±0,02 Ах +0,03А), дБ, (0-50 дБ), не более ±4 дБ (50-60 дБ)
• Динамический диапазон измерения уровня сигнала в опорном канале 15 дБ при Рвх =10-4 - 10-7 Вт
• Разрешающая способность измерения:
разности фаз сигналов менее 0,2°;
модуля коэффициента передачи менее 0,2 дБ
• Волновое сопротивление тракта 50 Ом (7/3 мм)
