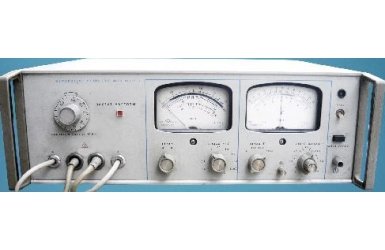

Измеритель разности фаз ФК2-12
ФК2-12 - многоцелевой прибор, позволяющий измерять разность фаз и величины (амплитуды) напряжений двух переменных синусоидальных сигналов в широком диапазоне частот.
Точная настройка на рабочую частоту осуществляется автоматически. Обеспечивается работа в широком динамическом диапазоне (до 80 дБ). Объединение функций исследования напряжения и разности фаз позволяет применять прибор (с использованием любого ГС или ГСС) для измерения комплексных характеристик передачи и полных S-параметров четырехполюсников (с использованием дополнительных направленных ответвителей или мостов). Отсчет измеряемых параметров - по стрелочному индикатору (фаза - в градусах, напряжение - в милливольтах).
Прибор имеет выходы на двухкоординатньй самописец, осциллограф, вольтметр.
Основные данные ФК2-12
• Диапазон частот 1 -1000 МГц
• Диапазон измерения:
разности фаз 0±180°;
напряжения 100 мкВ-1 В
• Погрешность измерения:
разности фаз не более ±2,5°;
напряжения 10% (1-300 МГц), 20% (300-500 МГц)
• Разрешающая способность измерения:
разности фаз 0,2°
отношения напряжений 0,2 дБ
• Входное сопротивление:
100 кОм, 3 пФ (с пробниками);
50 Ом (с тройником пробника)
