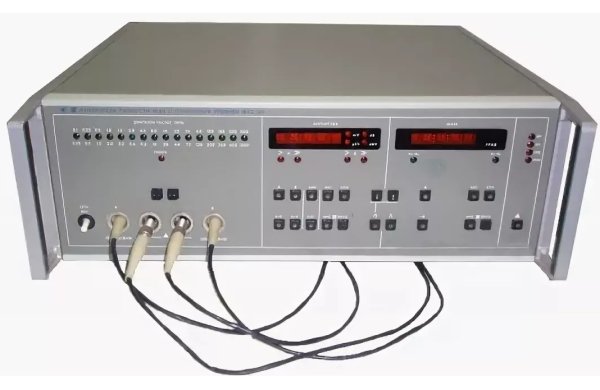

Измеритель разности фаз ФК2-29
ФК2-29 предназначен для измерения разности фаз, уровней и отношения уровней входных синусоидальных сигналов.
ФК2-29 может использоваться для измерения комплексных коэффициентов передачи и отражения четырехполюсников, параметров транзисторов и полупроводниковых диодов, определения, параметров кварцевых фильтров.
Обработку результатов измерения и выдачу на цифровое табло в линейном и логарифмическом масштабе, а также взаимодействие отдельных узлов производит встроенная микропроцессорная система. Дистанционное управление всеми функциями прибора, в том числе установка рабочего диапазона частот, осуществляются через КОП.
У ФК2-29 имеется встроенная тестовая программа самодиагностики отдельных узлов, позволяющая без дополнительных измерительных средств определить работоспособность прибора.
Основные данные ФК2-29
• Диапазон частот 0,1 -1000 МГц
• Пределы измерения:
разности фаз 0...±180°
напряжения: 3*10-5-0,3 В (0,1 - 1 МГц), 3*10-5-1 В (1-1000 МГц)
отношения уровней сигналов: - 70...+70 дБ (0,1 - 1 МГц), -80...+90 дБ (1-1000) МГц
• Пределы погрешности измерения;
разности фаз при равных уровнях сигнала ±0,50
напряжения, %: ±10(0,1-1 МГц); ±6 (1-550 МГц), ±15 (550-800 МГц), ±20 (800-1000 МГц)
• Разрешающая способность измерения:
отношения уровней 0,2 дБ
разности фаз 0,1°
