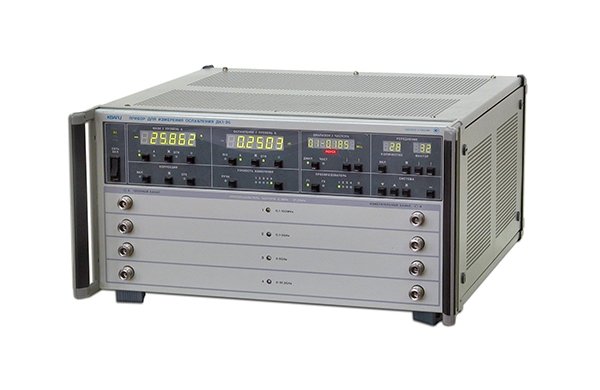

Прибор для измерения ослабления ДК1-26
ДК1-26 прибор для измерения ослабления предназначен для измерения ослабления аттенюаторов, втомчисле встроенных в источники сигналов, и измерения комплексных коэффициентов передачи четырехполюсников.Прибор заменяет установку для измерения ослабленияифазового сдвига образцовую ДК1-16.
• Непревзайденая точность измерения, ослабления и фазового сдвига
• Широкий диапазон частот
• Сверхширокий динамический диапазон
• Коррекция недостаточной развязки каналов
• Статическая обработка результатов измерений
• Удобное управление
• Совместимость с КОП,USB
Общие параметры | |
Диапазон рабочих частот | от 100 кГц до 37,5 ГГц |
Ослабление | для измеряемого ослабления от 100 кГц до 17,85 ГГц до1,2 дБ от 17,85 до 37,5 ГГц до 1,6 дБ |
Погрешность | от 100 кГц до 17,85 ГГц до 7 от 17,85 до 37,5 ГГц до 11 |
КСВН | от 100 кГц до 100 МГц - 1,15 от 0,1 ГГц до 2 ГГц - 1,25 от 2 ГГц до 12 ГГц - 1,3 от 12 ГГц до 17,85 ГГц - 1,5 от 17,85 ГГц до 37,5 ГГц - 2,0 |
Мощность | 100 ВА |
Диапазон температур | от 5 до 40 оС, предельные -40...+50 оС |
Габариты | 240х480х475 мм |
Масса | прибора ДК1-26 (в укладочном ящике) 38 кг (60 кг) комплекта ЗИП в укладочных ящиках 47 кг |
