| Количество каналов | 1 |
| Частотный диапазон ОТ | 10 мГц |
| Частотный диапазон ДО | 200 кГц |
| Опорный генератор (погрешность установки частоты) | ±25×10-6 |
| Выходной уровень (минимум) | Несимметричный 5 мкВпик-пик, Симметричный 10 мкВпик-пик |
| Выходной уровень (максимум) | Несимметричный 14,4 Впик-пик, Симметричный 28,8 Впик-пик |
| Выходной импеданс (Ом) | 50 |
| ЦАП (бит) | 20 |
| ГКЧ | да |
| Экран (см, разрешение) | да |
| Особенности | Технология DDS. Формы сигнала - синус, меандр, двухчастотный, белый и розовый шум. Низкий уровень гармонических искажений -100 дБн (до 20 кГц). Генерация 2-х частотных сигналов (два синуса/ синус и меандр). |
| Интерфейс | RS-232 | GPIB |

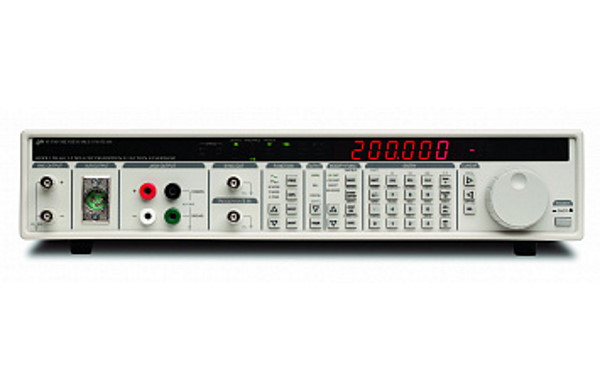

Генератор сигналов сложной формы со сверхнизким уровнем искажений DS360
Принцип действия генератора основан на прямом цифровом синтезе сигналов с применением 24-разрядного сигнального процессора, 20-разрядного цифро-аналогового преобразователя и фильтра низких частот. При генерации синусоидального сигнала используется дополнительный фильтр, перестраиваемый в зависимости от частоты выходного сигнала, для достижения сверхнизкого уровня искажений. Сигналы тактовой частоты синхронизируются от внутреннего кварцевого генератора. Генератор позволяет создавать следующие виды сигналов:
- синусоидальный сигнал со сверхнизкими искажениями;
- прямоугольный сигнал;
- белый шум;
- розовый шум;
- равномерный шум в фиксированной полосе частот;
- двухтональный сигнал;
- импульсно-модулированный сигнал с заполнением синусоидальным, прямоугольным или шумовым сигналом;
- свипирующий сигнал синусоидальной и прямоугольной формы.
Управление режимами работы и параметрами сигналов осуществляется с помощью внутреннего микропроцессора.
Внешнее управление генераторами может осуществляться через интерфейсы GPIB и RS-232.
Принцип действия генератора основан на прямом цифровом синтезе сигналов с применением 24-разрядного сигнального процессора, 20-разрядного цифро-аналогового преобразователя и фильтра низких частот. При генерации синусоидального сигнала используется дополнительный фильтр, перестраиваемый в зависимости от частоты выходного сигнала, для достижения сверхнизкого уровня искажений. Сигналы тактовой частоты синхронизируются от внутреннего кварцевого генератора. Генератор позволяет создавать следующие виды сигналов:
- синусоидальный сигнал со сверхнизкими искажениями;
- прямоугольный сигнал;
- белый шум;
- розовый шум;
- равномерный шум в фиксированной полосе частот;
- двухтональный сигнал;
- импульсно-модулированный сигнал с заполнением синусоидальным, прямоугольным или шумовым сигналом;
- свипирующий сигнал синусоидальной и прямоугольной формы.
Управление режимами работы и параметрами сигналов осуществляется с помощью внутреннего микропроцессора.
Внешнее управление генераторами может осуществляться через интерфейсы GPIB и RS-232.
