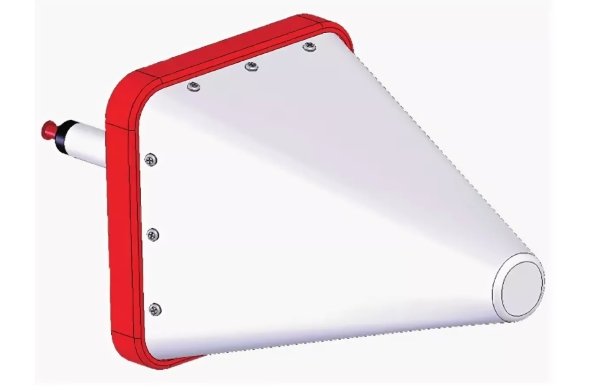

Логопериодическая антенна ETS-Lindgren 3186 (1 - 18 ГГц)

Артикул: 1-351954

  • Сопротивление (номинальное): 50 Ом
  • КСВН: 2:1
  • Разъем: SMA (Female)


Антенна EMCO 3186 LPDA



• Частотный диапазон: 1 ГГц - 18 ГГц

• КСВН (средний) - 2:1

• Мощность до 20 Вт

• Постоянные E и H

• Плоская направленность



Описание антенны 3186



Антенна 3186 – это двухслойная логопериодическая дипольная антенна LPDA-типа производства ETS-LINDGREN с рабочим диапазоном 1 ГГц – 18 ГГц.

Модель EMCO-3186 LPDA идеально работает в качестве приемной антенны и используется для испытаний CISPR (свыше 1 ГГц).

Логопериодическая антенна ETS-LINDGREN 3186 отлично подходит

при выполнении измерения VSWR согласно CISPR 16.

ETS-Lindgren выпускает также другие логопериодические антенны, такие модели как:

3144, 3145BDP, 3147, 3148B, 3150B, 3151, 3152.



Особенности антенны 3186

Диапазон частот

Антенна 3186 покрывает диапазон от 1 ГГц до 18 ГГц, что делает ее идеальной в качестве приемной антенны для CISPR.

Эта антенна может быть использована вместе с антенной 3183 ETS-Lindgren для тестирований по стандарту CISPR 16.

Низкий КСВ

КСВН у антенны 3186 меньше, чем 2:1.

Низкая входная мощность

Эта антенна, используемая в основном на прием сигналов, имеет входную мощность 20 Вт, а пиковая мощность составляет до 30 Вт.



Конфигурация антенны 3186

Стандартная конфигурация

• Антенна

• Приспособления для крепления

• Индивидуальная калибровка факторов на 3м ТВ SAE ARP 958

• Руководство к антенне

Опции

• Штатив 4-TR

• Штатив 7-TR



Характеристики антенны 3186

Электрические характеристики

• Частота (минимальная): 1 ГГц

• Частота (максимальная): 18 ГГц

• Мощность (максимальная): 20 Вт

• Поляризация: линейная

• Тип антенны: направленная

• Сопротивление (номинальное): 50 Ом

• КСВН: 2:1

• Разъем: SMA (Female)

Физические характеристики

• Ширина/Длина/Высота – 19,7см/44,1см/19,7см

• Вес антенны: 7 кг
