METCAL использует абсолютно новый подход к ручному монтажу: индукционная станция CV не только управляет процессом нагрева по технологии SmartHeat, дозируя мощность в зависимости от теплоемкости контакта, но и контролирует качество каждого соединения прямо во время пайки. В отличие от монтажника, контролирующего процесс визуально, CV оценивает пайку по объективным параметрам.
Это позволяет добиться 100%-ой повторяемости и стабильно высокого качества пайки, а также строгого соответствия соединения определенным стандартам.
Паяльные станции компании METCAL развивали технологию нагрева SmartHeat в течение 35 лет. Картридж, совмещающий в себе индукционный нагреватель и наконечник, реагирует на тепловую нагрузку и мгновенно доставляет строго необходимое количество тепла прямо к паяному соединению. Эта технология обеспечивает быстрый, безопасный и стабильный процесс пайки и не нуждается в калибровке.

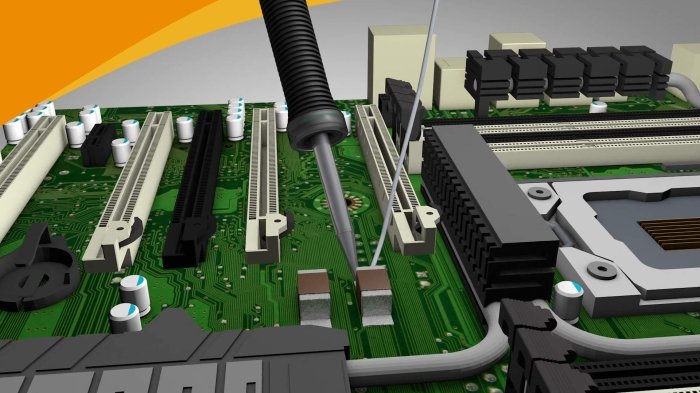

Технология Connection Validation - проверка соединенияMETCAL использует абсолютно новый подход к ручному монтажу: индукционная станция CV не только управляет процессом нагрева по технологии SmartHeat, дозируя мощность в зависимости от теплоемкости контакта, но и контролирует качество каждого соединения прямо во время пайки. В отличие от монтажника, контролирующего процесс визуально, CV оценивает пайку по объективным параметрам. Это позволяет добиться 100%-ой повторяемости и стабильно высокого качества пайки, а также строгого соответствия соединения определенным стандартам. |
|

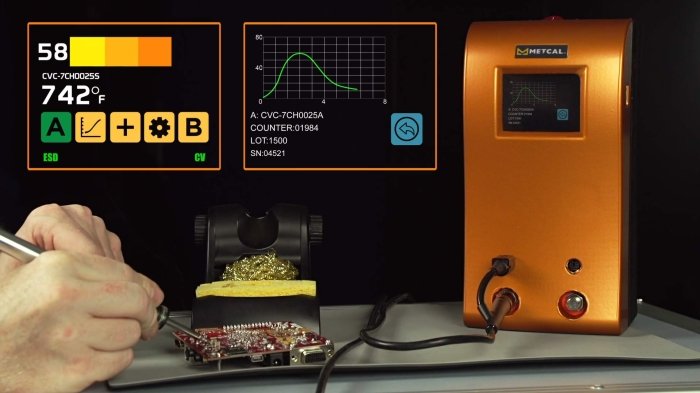

Цветной дисплей сделает процесс нагляднымОсновными критериями оценки качества являются время достижения припоем состояния растекания, а также толщина образующегося во время пайки интерметаллического слоя, который по всем стандартам не должен превышать 4-5мкм. Паяльник станции CV снабжен светодиодным индикатором, который дает сигнал монтажнику, когда нужно закончить пайку, а также сообщает об ошибках. Помимо подачи сигналов станция отображает на цветном сенсорном дисплее текущую температуру наконечника, и даже выводит график изменения мгновенной мощности. Станцию CV можно подключить к внешнему компьютеру, например, технолога или контролера. Специальное ПО позволяет отследить и запомнить все детали процесса пайки каждого соединения. Таким образом, ни одна ошибка монтажника не останется незамеченной, и вероятность брака становится практически нулевой. |
Преимущества
- Обладает всеми преимуществами технологии индукционного нагрева SmartHeat: потрясающая теплоотдача, дозированная мощность в зависимости от теплоемкости контакта, уникальная эргономика инструмента
- Запатентованная методика контроля качества каждого контакта прямо во время пайки CV (Connection Validation - проверка соединения)
- 2,8” цветной сенсорный экран и система цифровой и графической индикации температуры наконечника и мгновенной мощности
- USB-интерфейс для обновления ПО и сохранения информации о ходе каждой пайки
- Запатентованная система картриджей-наконечников со встроенным чипом:
- двунаправленный канал связи со станцией
- запись параметров картриджа
- защита от использования неоригинальных картриджей
- совместимость картриджей CV со станциями серии MX - Два канала для подключения паяльника и термопинцета (термопицет в разработке)
- Полная электромагнитная и электростатическая защита
Технические характеристики

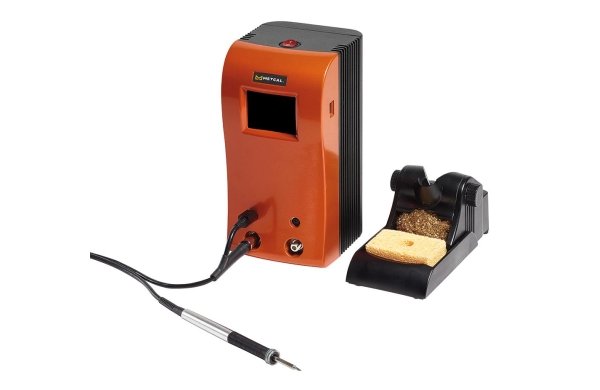

Блок станции CV-5200 | |
Условия работы. | 10-40 °C |
Электропитание | 100 – 240 В, 50/60Гц, 125Вт, заземление обязательно |
Выходная мощность | 80Вт максимум |
Рабочая частота | 13.56 МГц |
Метод нагрева | Индукционный |
Дисплей | 2.8” Цветной TFT LCD, 320*240 RGB, видимая область 43.20 x 57.60 мм |
Каналов | 2 канала |
Интерфейсы | USB |
Габариты блока станции | 121 x 130 x 235мм |
Масса | 3.35кг |
Сертификация | CE TUV |
Потенциал наконечник-заземление максимум | <2мВ |
Сопротивление наконечник-заземление | <2Ом |
Стабильность температуры на холостом ходу | 1.1°C в спокойном воздухе |
Точность поддержания температуры | Соответствует стандарту IPC J-STD-001 |
Кабель паяльника | L=183см (72”), огнестойкий, ESD защита |
ВЧ разъем паяльника | F-тип |
Интерфейсный разъем паяльника | 6-пиновый DIN |
Режимы работы | 2 канала отдельно или одновременная работа |
Обновление ПО | Через USB порт |
