Эргономичный инструмент с контролем
процесса нагрева по технологии SmartHeat
• непосредственный нагрев наконечника переменным магнитным полем без теплопотерь и теплобарьера, обычно имеющих место между нагревателем и наконечником в традиционных паяльниках
• не перегревает легкие контакты и не снижает скорость нагрева тяжелых, так как система управляет не температурой, а непосредственно количеством тепла, подаваемого в паяемый контакт в зависимости от его теплоемкости
• не требует точного здания температуры наконечника, поскольку масса, а значит и теплоемкость наконечника ничтожны, и его начальная температура не имеет практического значения, именно поэтому в системе отсутствуют традиционный индикатор температуры и терморегулятор
• огромный выбор недорогих пассивных быстрозаменяемых наконечников
• два варианта индукторов для одного паяльника: стандартный CA-1 и индуктор с повышенной теплоотдачей CA-2
Описание:
Индукционные паяльные системы OKi – это инструмент нового поколения, разработанный американской компанией OK International и получивший широчайшее распространение под маркой METCAL. Популярность систем обусловлена тем, что индукционный метод нагрева по технологии SmartHeat не только обеспечивает более высокое качество пайки, но и значительно облегчает работу радиомонтажника. Связано это в первую очередь с прекрасной эргономикой инструмента. Дело в том, в паяльнике нет нагревателя, его роль выполняет легкая катушка-индуктор, и та спрятана внутри наконечника. Кроме небольшого «жала» в паяльнике нет других нагретых деталей, поэтому не нужна термоизоляция ручки. В результате вес паяльника едва ощутим, а форма и размер подобраны так, чтобы инструмент был оптимально сбалансирован в руке. Это позволяет монтажнику работать длительное время без лишнего напряжения кисти руки и точно выполнять любые операции.
Не менее важным преимуществом является автоматический подбор мощности инструмента под каждую точку пайки. Монтажнику не нужно думать о том, какую температуру наконечника задать для той или иной операции, чтобы инструмент не «примерз» к массивному выводу или, наоборот, не перегрел легкий контакт. Вместо него процесс нагрева полностью контролирует технология SmartHeat строго по законам физики, которые естественно не ошибаются. |
Технические характеристики:
Электропитание | 90-240В, 50Вт |
Выходная мощность | 5-35Вт - автоматическое регулирование |
Рабочая частота | 470 КГц |
Длина провода | 183 см |
Габариты | 70х161х100 мм |
Вес | 1 кг |
Система и дополнительные принадлежности:
артикл | наименование/комплект поставки |

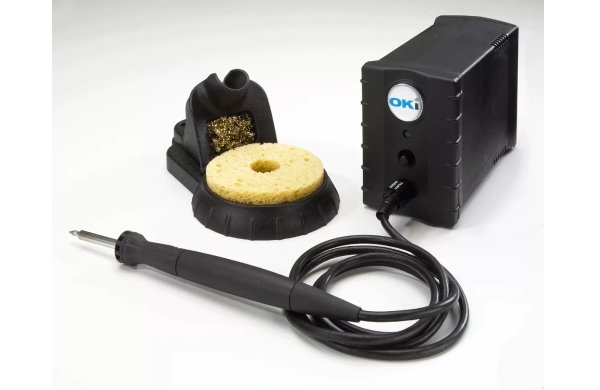

PS-800-21 | PS-800 индукционная паяльная система Источник питания, паяльник с индуктором CA-1, и подставкой, (наконечники поставляются отдельно) |
PS-CA1 | запасной индуктор CA-1 -штатный |
PS-CA2 | индуктор CA-2 с повышенной теплоотдачей |

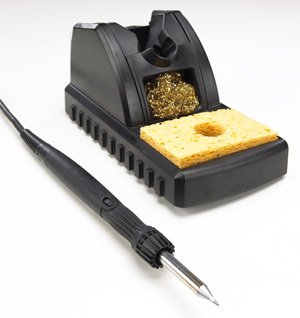

PS-WSAS | подставка паяльника с функцией автоматического включения/выключения инструмента |
AC-YS4 | сменная губка для подставки (10шт) |
Наконечники для паяльника PS-800 с индуктором CA-1
Наконечники | наименование | артикул |
клиновидный, 1мм | PHT-XY0315 | |
клиновидный, 1.5мм | PHT-XY0325 | |
клиновидный изогнутый, 1.5мм | PHT-XY0326 | |
клиновидный, 1.8мм | PHT-XY0335 | |
клиновидный, 2.5мм | PHT-XY1355 | |
клиновидный удлиненный, 3мм | PHT-XY1367 | |
клиновидный, 5мм | PHT-XY1384 | |
конический удлиненный, 0.25мм | PHT-XY2017 | |
конический, 0.5мм | PHT-XY2035 | |
конический удлиненный, 1.0мм | PHT-XY2057 | |
конический удлин. изогн., 0.4мм | PHT-XY2327 | |
конический изогнутый, 0.5мм | PHT-XY2335 | |
конический удлин. изогн., 0.5мм | PHT-XY2337 | |
миниволна, 0.5мм, 60град | PHT-XY4607 | |
миниволна, 1.0мм, 60град | PHT-XY4627 | |
миниволна, 1.5мм, 60град | PHT-XY4637 | |
миниволна, 2.0мм, 60град | PHT-XY4667 | |
миниволна, 3.0мм, 60град | PHT-XY4687 | |
миниволна, 4.0мм, 60град | PHT-XY4697 | |
ножевидный, 3.0мм | PHT-XY5437 | |
ножевидный, 4.5мм | PHT-XY5457 | |
ножевидный, 5.0мм | PHT-XY5477 |
Внимание! Значения XY определяют нагревательную способность наконечника.
Рекомендации по выбору.
Теплоемкость платы: | низкая | средняя | высокая |
припой со свинцом | XY=60 | XY=65 | XY=70 |
припой без свинца | XY=65 | XY=70 | XY=75 |
Наконечники для паяльника PS-800 с индуктором CA-2
Наконечники | наименование | артикул |
конический удлиненный, 0.3мм | SFV-CNL03A | |
конический, 0.4мм | SFV-CNL04 | |
конический изогнутый, 0.4мм | SFV-CNB04A | |
конический, 0.5мм | SFV-CN05A | |
конический силовой, 0.5мм | SFV-CN05 | |
конический изогнутый, 0.5мм | SFV-CNB05 | |
конический, 1мм | SFV-CNL10 | |
конический удлиненный, 1мм | SFV-CNL10A | |
конический, 1.4мм | SFV-CNL14 | |
конический, 2мм | SFV-CNL20 | |
клиновидный силовой, 1мм | SFV-CH10 | |
клиновидный удлиненный, 1мм | SFV-CH10A | |
клиновидный удлиненный, 1.5мм | SFV-CH15A | |
клиновидный изогнутый, 1.5мм | SFV-CHB15 | |
клиновидный удлиненный, 1.8мм | SFV-CH18A | |
клиновидный силовой, 2мм | SFV-CH20 | |
клиновидный силовой, 2.5мм | SFV-CH25 | |
клиновидный удлиненный, 2.5мм | SFV-CH25A | |
клиновидный силовой, 5мм | SFV-CH50 | |
клиновидный удлиненный, 5мм | SFV-CH50A | |
"миниволна", 1.5мм х 2мм | SFV-DRH20 | |
"миниволна" удлиненная, 2мм | SFV-DRH420A | |
"миниволна" удлиненная, 3мм | SFV-DRH430А | |
ножевидный, 3мм | SFV-DRK30А | |
ножевидный, 4.5мм | SFV-DRK45А | |
ножевидный, 5мм | SFV-DRK50 |
Внимание! Вторая буква в артикуле определяют нагревательную способность наконечника. Рекомендации по выбору.
Теплоемкость платы: | низкая | средняя | высокая |
припой со свинцом | STV | STV | SFV |
припой без свинца | STV | SFV | SCV |
