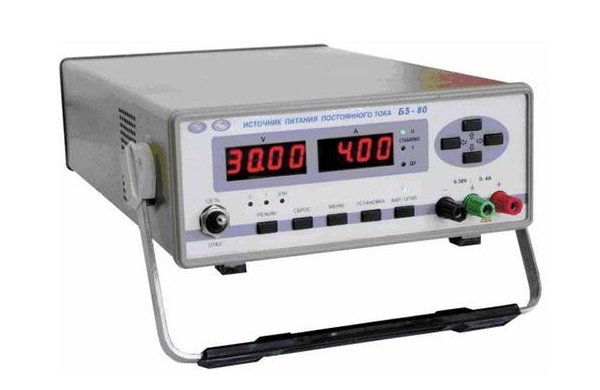

Источник питания постоянного тока Б5-81
Б5-81 источник питания постоянного тока и его модификации Б5-80, Б5-82 являются линейными программируемыми приборами и предназначены для питания радиотехнических устройств, стабилизированным постоянным напряжением и током.
Пределы установки выходных стабилизированных напряжений и токов:
| Тип прибора | Пределы установки выходного напряжения, В |
Пределы установки выходного тока |
| Б5-80 | от 0 до 40 | от 0 до 4,0 А |
| Б5-81 | от 0 до 60 | от 0 до 1,5 А |
| Б5-82 | от 0 до 100 | от 0 до 999 мА |
Пределы допускаемой основной погрешности установки выходного напряжения и выходного тока:
| Тип прибора | Предел допускаемой основной погрешности установки напряжения, В |
Предел допускаемой основной погрешности установки тока |
| Б5-80 | ± (0,1 %.U уст + 0,015) | ± (0,2 % I уст + 0,012), А |
| Б5-81 | ± (0,1 %.U уст + 0,018) | ± (0,2 % I уст + 0,010), А |
| Б5-82 | ± (0,1 %.U уст + 0,020) | ± (0,2 % I уст + 10,0), мА |
где: U уст, I уст - установленное значение напряжения, тока.
Дискретность установки
| Тип прибора | Напряжения | Тока |
| Б5-80 | 0,01 В | 0,01 А |
| Б5-81 | 0,01 В | 0,01 А |
| Б5-82 | 0,10 В | 1,00 мА |
• Масса каждой модификации прибора не более 8 кг.
• абаритные размеры прибора не более 105 х 266 х 398 мм.
• Рабочие условия применения прибора:
- температура окружающего воздуха от +5°С до +40°С;
- относительная влажность воздуха 98% при температуре окружающего воздуха +25°С;
- электропитание от сети переменного тока напряжением ( 220 +22) В частотой (50 + 1,0)Гц.
