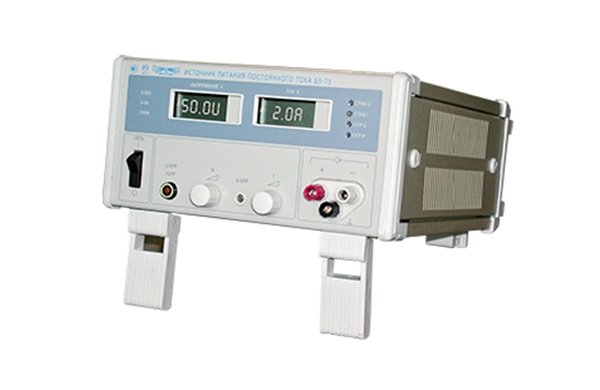

Источник питания постоянного тока Б5-75
Источник питания постоянного тока Б5-75 предназначен для обеспечения питания измерительных систем и радиоэлектронных устройств стабилизированным напряжением и током.
Основные области применения: системы питания при проектировании, производстве, испытаниях и ремонте радиоэлектронной аппаратуры, электронных и электротехнических изделий.
Источник питания постоянного тока Б5-75 представляет собой компенсационный стабилизатор с последовательно включенным регулирующим элементом и усилителями обратной связи по напряжению, току, уровню ограничения выходного напряжения, ограничению выходной мощности.
Установка величины выходного напряжения, тока и величины напряжения ограничения осуществляется с передней панели потенциометрами, которые подают опорное напряжение на входы усилителей обратной связи по напряжению, току и ограничению выходного напряжения. Ограничение мощности осуществляется усилителем обратной связи, на вход которого подается напряжение, пропорциональное произведению выходного напряжения на ток нагрузки.
Для снижения габаритов, массы и увеличения коэффициента полезного действия силовая часть источника питания выполнена по схеме с «бестрансформаторным» входом. Снижение потребляемой мощности достигнуто применением пассивного корректора коэффициента мощности. Для обеспечения минимального падения напряжения на регулирующем элементе стабилизатора применен управляемый преобразователь сети.
Прибор выполнен в малогабаритном корпусе бесфутлярной конструкции.
Технические характеристики Б5-75
• При выходной мощности 100 Вт прибор выдает:
- плавно регулируемое стабилизированное напряжение от 0 до 50 В
- плавно регулируемый стабилизированный ток от 0 до 5 А
• Основная погрешность индикации встроенного индикатора напряжения ± 0,5 В
• Основная погрешность индикации встроенного индикатора тока ± 0,05 А
• Нестабильность при изменении сети на ±10 % от номинального значения:
- выходного напряжения ± (0,0005 В + 0,00005·Uуст)
- выходного тока ± (0,0005 А + 0,0005·Iуст)
где Uуст – устанавливаемое значение выходного напряжения, В, Iуст – устанавливаемое значение выходного тока, А
• Нестабильность при изменении нагрузки от 0,9 максимального значения до нуля:
- выходного напряжения ± (0,005 В + 0,0002·Uуст)
- выходного тока ± (0,005 А + 0,0005·Iуст)
• Пульсации выходного напряжения в режиме стабилизации напряжения:
- не более 1 мВ среднеквадратического значения
- не более 25 мВ амплитудного значения
