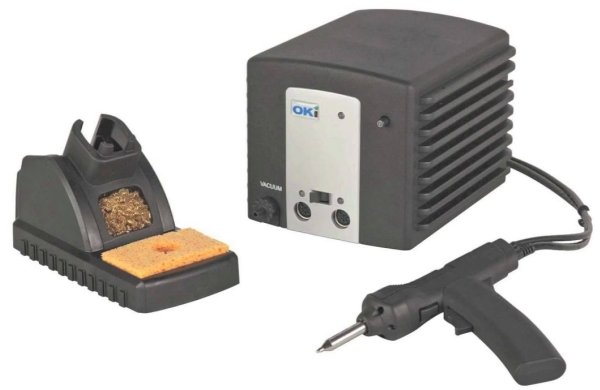

Ремонтная паяльная система с вакуумом OKI MFR 1350 MFR-1350 имеет встроенный насос 0,7 бар в сочетании с SmartHeat ® технологии, которая делает сквозное отверстие жала легко и надежно, хранит ваши продукты. |
Описание:
Если индукционную паяльную станцию, уже представляющую собой совершенный инструмент для монтажа компонентов, оснастить вакуумной системой с соответствующим паяльником, то получится Complete MFR - уникальная система для ремонта электроники. Использование индукционного метода для демонтажа компонентов из отверстий позволяет работать на таких толстых многослойках, на которых любой традиционный вакуумный паяльник либо «примерзнет», либо потребует задать опасно высокую температуру. Разрабатывая новую ремонтную систему, инженеры OK International основательно позаботились о монтажнике. Во-первых, использован встроенный вакуумный насос с очень низким уровнем шума. Во-вторых, вакуумный паяльник, благодаря складывающейся конструкции, может менять форму от прямой рукоятки до пистолета, в зависимости от выполняемой операции и от привычек монтажника. Смена картриджа наконечника выполняется за считанные секунды с таким же быстрым последующим нагревом. Кроме вакуумного паяльника для выполнения широкого круга ремонтных работ система может быть укомплектована стандартным или микропаяльником, а также стандартным или прецизионным термопинцетом.
Особого внимания заслуживает прецизионный термопинцет. Конструкторы OK International предусмотрели в этом инструменте механизм точного совмещения кончиков наконечников, что позволяет использовать его для монтажа и замены особо мелких CHIP-компонентов. Как и у всех индукционных термоинструментов, мощность, подаваемая в точку пайки, автоматически регулируется в зависимости от теплоемкости паяемого контакта. Это выгодно отличает прецизионный термопинцет от подобных инструментов с керамическим нагревателем, поскольку система SmartHeat, управляя мгновенной мощностью, стремится обеспечить одинаковую скорость нагрева всех контактов. Это означает, что при правильном выборе картриджа по нагревательной способности, все компоненты на плате будут нагреваться одинаково плавно, а это является необходимым условием пайки керамических компонентов. Наряду с прецизионным пинцетом существует стандартный термопинцет для демонтажа более крупных поверхностных компонентов таких, как SOIC, SOP, SIMM и др. |
Технические характеристики:
Электропитание | 100-240В, 90Вт |
Выходная мощность | 5-50 Вт (автоматическое регулирование) |
Потребляемая мощность | 70 Вт |
Рабочая частота | 450 КГц |
Термостабильность х.х. | +/- 1.1 С |
Сопротивление заземления наконечника | не более 2 Ом |
Длина провода | 71см |
Габариты | 170мм x 200мм x 152.5мм |
Система и дополнительные принадлежности:
Дополнительные терминструменты |
Артикул | Наименование/комплект поставки |
MFR-SRC-AD | Микропаяльник с подставкой (картириджи поставляются отдельно) |
|
MFR-PTZ-AD | Прецизионный термопинцет с подставкой (картриджи поставляются отдельно) |
|
MFR-PST-AD | Стандартный паяльник с подставкой (наконечники поставляются отдельно) |
|
MFR-STZ-AD | Стандартный термопинцет с подставкой (Снят с производства, картриджи подходят к MFR-PTZ-AD) |
|
Принадлежности | AC-YS3-P | Губка для подставки (упаковка 10шт) |
Картриджи-наконечники для вакуумного паяльника
Картриджи-наконечники для вакуумного паяльника |
Внутр. диаметр | Наруж. диаметр | Артикул |
0.67мм | 1.80мм | DFP-CN2 | |
0.79мм | 2.05мм | DFP-CN3 | |
1.05мм | 2.30мм | DFP-CN4 | |
1.31мм | 2.65мм | DFP-CN5 | |
1.55мм | 2.58мм | DFP-CN6 | |
2.44мм | 3.65мм | DFP-CN7 | |
0.79мм | 2.05мм | DFP-CNL3 | |
1.05мм | 2.30мм | DFP-CNL4 | |
1.31мм | 2.65мм | DFP-CNL5 | |
!!! Вторая буква в артикуле обозначает нагревательную способность картриджа: F – стандартная (подходит для большинства операций) C – высокая (для особо толстых многослойных и керамических печатных плат) |
Картриджи-наконечники для микропаяльника MFR-SRC
Картриджи-наконечники для микропаяльника |
Наименование | Артикул |
клиновидный, 1.0мм | SFP-CH10 | |
клиновидный, 1.5мм | SFP-CH15 | |
клиновидный, 2.0мм | SFP-CH20 | |
клиновидный, 2.5мм | SFP-CH25 | |
клиновидный, 5.0мм | SFP-CH50 | |
клиновидный изогнутый, 1.5мм | SFP-CHB15 | |
конический, 0.4мм | SFP-CN04 | |
конический удлиненный, 0.4мм | SFP-CNL04 | |
конический изогнутый, 0.4мм | SFP-CNB04 | |
конический изогнутый, 0.5мм | SFP-CNB05 | |
"миниволна" изогнутый, 0.5мм | SFP-DRH05 | |
"миниволна", 1мм | SFP-BVL10 | |
"миниволна", 1.5мм | SFP-DRH15 | |
"миниволна", 3.3мм | SFP-DRH35 | |
ножевидный, 5.0мм | SFP-DRK50 | |
SOIC 14-16 | RFP-DL1 | |
SOIC 8 | RFP-DL2 | |
CHIP 0805 | RFP-SL1 | |
CHIP 1206 | RFP-SL2 |
Внимание! Вторая буква в артикуле определяют нагревательную способность наконечника.
Рекомендации по выбору.
Теплоемкость платы: | низкая | средняя | высокая |
припой со свинцом | STP | STP | SFP |
припой без свинца | STP | SFP | SCP |
Наконечники для стандартного паяльника MFR-PST
Наконечники | Наименование | Артикул |
конический удлиненный, 0.3мм | SFV-CNL03A | |
конический, 0.4мм | SFV-CNL04 | |
конический изогнутый, 0.4мм | SFV-CNB04A | |
конический, 0.5мм | SFV-CN05A | |
конический силовой, 0.5мм | SFV-CN05 | |
конический изогнутый, 0.5мм | SFV-CNB05 | |
конический, 1мм | SFV-CNL10 | |
конический удлиненный, 1мм | SFV-CNL10A | |
конический, 1.4мм | SFV-CNL14 | |
конический, 2мм | SFV-CNL20 | |
клиновидный силовой, 1мм | SFV-CH10 | |
клиновидный удлиненный, 1мм | SFV-CH10A | |
клиновидный удлиненный, 1.5мм | SFV-CH15A | |
клиновидный изогнутый, 1.5мм | SFV-CHB15 | |
клиновидный удлиненный, 1.8мм | SFV-CH18A | |
клиновидный силовой, 2мм | SFV-CH20 | |
клиновидный силовой, 2.5мм | SFV-CH25 | |
клиновидный удлиненный, 2.5мм | SFV-CH25A | |
клиновидный силовой, 5мм | SFV-CH50 | |
клиновидный удлиненный, 5мм | SFV-CH50A | |
"миниволна", 1.5мм х 2мм | SFV-DRH20 | |
"миниволна" удлиненная, 2мм | SFV-DRH420A | |
"миниволна" удлиненная, 3мм | SFV-DRH430А | |
ножевидный, 3мм | SFV-DRK30А | |
ножевидный, 4.5мм | SFV-DRK45А | |
ножевидный, 5мм | SFV-DRK50 |
Внимание! Вторая буква в артикуле определяют нагревательную способность наконечника.
Рекомендации по выбору.
Теплоемкость платы: | низкая | средняя | высокая |
припой со свинцом | STV | STV | SFV |
припой без свинца | STV | SFV | SCV |
Картриджи-наконечники для прецизионного термопинцета MFR-PTZ
Картриджи-наконечники для прецизионного термопинцета | Наименование | Артикул |
лезвие 1.0мм | TFP-BLP1 | |
лезвие 2.0мм | TFP-BLP2 | |
конус 0.4мм | TFP-CNP1 |
Картриджи-наконечники длястандартного термопинцета MFR-PST
Картриджи-наконечники для стандартного термопинцета |
Наименование | Артикул |
лезвие 2.0мм | TFP-BLH3 | |
лезвие 6.3мм | TFP-BLH4 | |
лезвие 16мм | TFP-BLH5 | |
лезвие 20.5мм | TFP-BLH6 | |
лезвие 28мм | TFP-BLH7 | |
!!! Вторая буква в артикуле обозначает нагревательную способность картриджа: F – стандартная (подходит для большинства операций) T – низкая (предназначена для пайки термочувствительных компонентов) C – высокая (для особо толстых многослойных и керамических печатных плат) |
