Стереомикроскоп с трансфокатором Beta (Кронштейн)

Артикул: 5-4077

Микроскоп Beta - профессиональный стереомикроскоп с трансфокатором для промышленного и биомедицинского применения. Модульная конструкция позволяет легко устанавливать дополнительные аксессуары, увеличивая гибкость в работе системы.

• xКратность увеличения x4 - x160
• Широкий выбор опций и принадлежностей





Снят с производства. Замена стереомикроскоп SX80 Vision Engineering или стереомикроскоп SX100 Vision Engineering

Описание:

Стереомикроскоп с трансфокатором Beta обеспечивает высокое качество изображения при использовании как в биомедицинских, так и промышленных задачах. Микроскопы Beta применяются для широкого диапазона задач, начиная от общего производства, изготовления медицинских приборов, электроники, пластмассовых и резиновых изделий, в точном машиностроении, и заканчивая сложными биомедицинскими задачами. Разнообразные принадлежности для микроскопов Beta позволяют выполнять множество различных задач, включая контроль, обработку, монтаж, анализ, пайку, полировку и окончательную обработку.

Микроскопы Beta с прочной конструкцией гарантируют высококачественное стереоувеличение в стандартном диапазоне x7 – х40 (максимум x160) и при кратности изменения фокусного расстояния 5.7:1. Стандартные объективы 1.0x с рабочим расстоянием 85 мм позволяют с легкостью выполнять операции по обработке объекта, предоставляя возможность выбора усиления кратности увеличения или расширение рабочего расстояния.


  Диапазон стереоувеличения x2.1 – x160 (стандартно x7 – x40)
  Модульная конструкция позволяет с легкостью устанавливать дополнительные принадлежности, включая фотокамеры.
  Улучшенная конструкция обеспечивает оптимальные характеристики эргономичности и гарантирует превосходную зрительную координацию движений рук, что позволяет с легкостью выполнять операции по обработке образцов.
  Настольный штатив или подвижный монтажный кронштейн.

Высокоточная оптика позволяет получать изображения максимальной яркости и контрастности с кратностью увеличения до x160 (стандартно x7 – x40), тогда как модульная конструкция дает возможность пользователю выбирать из разнообразия вариантов установки, подсветки и средств для фотографирования. Благодаря модульному исполнению, широкому ассортименту принадлежностей и эргономичной конструкции микроскопы Beta пригодны для использования практически в любых задачах, начиная от рутинных аналитических операций до анализа неисправностей компьютерных микросхем и документирования.

Функции и преимущества:

Широкий диапазон увеличения x2.1 – x160 обеспечивает получение четкого резкого изображения при большом рабочем расстоянии и большой глубине поля обзора.

Эргономичность:

Современные достижения, применяемые в стереомикроскопах Beta, позволяют достичь великолепной зрительной координации движения рук, что приводит к повышению производительности и точности, а также снижает объем брака и переделок.

Простота в использовании:

Микроскопы Beta обеспечивают простой трехмерный обзор, при котором расстояние до видимого объекта соответствует фактическому расстоянию, что позволяет исключить необходимость перефокусировать взгляд и, таким образом, снижает утомляемость.



Варианты исполнения:

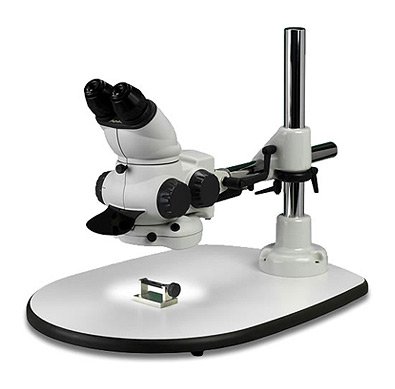

  Кронштейн

При установке на регулируемый поворотный кронштейн микроскоп можно размещать непосредственно на рабочей поверхности или на платформе, что дает возможность с легкостью переносить микроскоп.

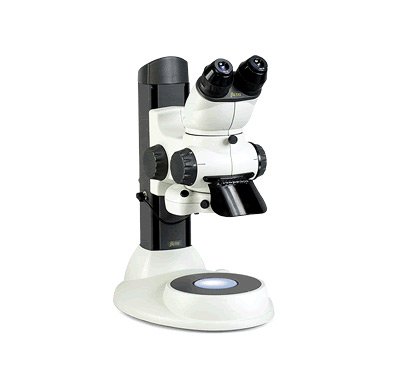

  Настольный штатив

Устойчивый фокусируемый настольный штатив с держателем, подсветкой под столиком, а также с плавающим или измерительным столиком.


Принадлежности:

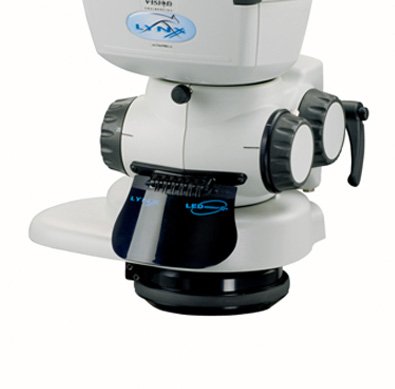

  Наклонные и прямые просмотровые устройства

Позволяют оператору рассматривать предмет под углом 34° по отношению к перпендикуляру. Изображение объекта можно вращать на 360°, чтобы добиться лучшего стерео изображения трехмерных объектов, включая паяные соединения печатных плат, отверстия, стойки и резьбовые элементы. Устройства поставляются как с ручным управлением, так и с электроприводом.

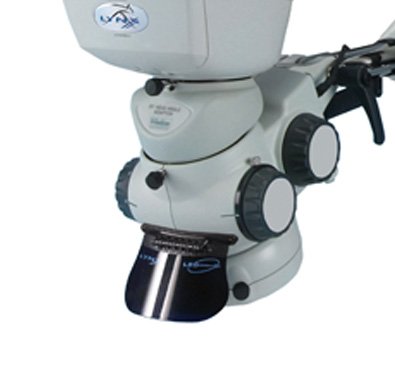

  Фиксированный угол обзора

Оператор может выбрать одну из трех опций: зафиксированный угол обзора 25° по отношению к перпендикуляру, возможность установить оптическую головку вертикально или под углом путем подъема штатива.

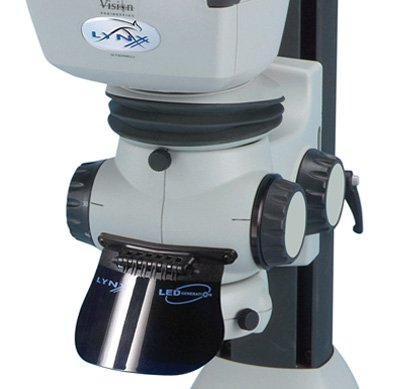

  Эргономичная конструкция

Позволяет регулировать обзор в горизонтальной плоскости диапазоне от 5° до-25°.

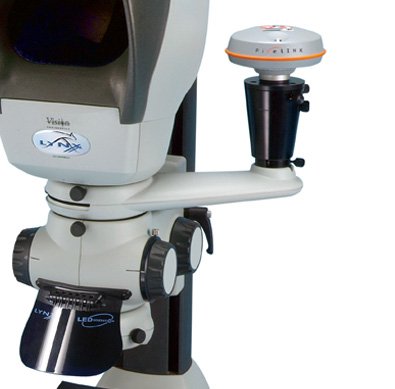

Фотографирование и архивирование изображений

Цифровые, USB и 35 мм однообъективные зеркальные камеры таких производителей, как Sony, Nikon, Pixera, Polaroid и других известных фирм, а также моментальные фотокамеры Polaroid.

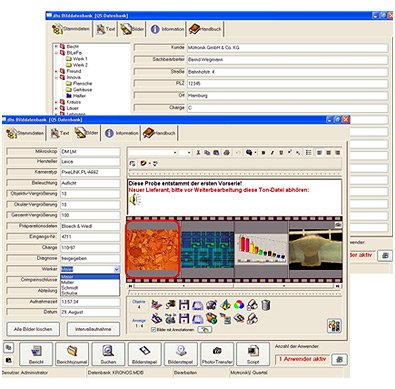

Модульные мультимедийные решения для фотографирования, архивирования, обработки, анализа изображений и вывода на печать.





  Шаговый умножитель

Позволяет расширить диапазон стереоувеличения в x1.5 или х2 раза без потери рабочего расстояния.

  Измерительная / сравнительная оптическая сетка
  Предоставляет пользователю возможность выполнять измерения или проводить сравнение с помощью шкалы. В стандартном исполнении сетка может быть выполнена в виде перекрестия или градуированной шкалы. Возможно изготовление оптической сетки по спецификации заказчика.



Технические характеристики:



Оптические характеристики
Диапазон увеличения Рабочее расстояние
  с умножителем x1.5
с умножителем x2
x0.3*
x2.1 - x12 x3.2 - x18 x4.2 - x24 312 мм
x0.5
x3.5 - x20 x5.3 - x30 x7.0 - x40 177 мм
x0.7
x4.9 - x28 x7.4 - x42 x9.8 - x56 130 мм
x1.0
x7.0 - x40 x10.5 - x60 x14 - x80 85 мм
x1.5
x10.5 - x60 x15.8 - x90 x21 - x120 47 мм
x2.0
x14 - x80 x21 - x120 x28 - x160 29 мм




Оптические характеристики
Поле обзора при макс. увеличении
  с умножителем x1.5
с умножителем x2
x0.3*
15.3 мм 10.2 мм 7.6 мм
x0.5
9.4 мм 6.3 мм 4.7 мм
x0.7
6.7 мм 4.5 мм 3.4 мм
x1.0
4.6 мм 3.0 мм 2.3 мм
x1.5
3.2 мм 2.1 мм 1.6 мм
x2.0
2.3 мм 1.5 мм 1.2 мм




Оптические характеристики
Поле обзора при мин. увеличении
  с умножителем x1.5
с умножителем x2
x0.3*
87.0 мм 58.0 мм 43.5 мм
x0.5
53.5 мм 35.7 мм 27.2 мм
x0.7
38.0 мм 25.3 мм 19.0 мм
x1.0
26.2 мм 17.5 мм 13.1 мм
x1.5
18.0 мм 12.0 мм 9.0 мм
x2.0
13.3 мм 8.9 мм 6.6 мм

  *при использовании объектива x0.3 в модели с настольным штативом требуется дополнительная колонна штатива, чтобы обеспечить увеличение рабочего расстояния.


  Beta (Кронштейн)


Размеры

F = 400 мм макс.
G = 310 мм (диапазон вертикального перемещения, включая рабочее расстояние)
H = 440 мм

Вес

Кронштейн (6 упаковок)
Распакованный 17.0 кг
Упакованный 20.0 кг
