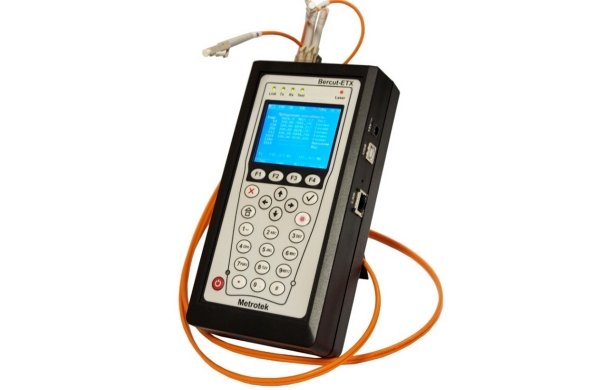

Тестер-анализатор Беркут-ETX (Беркут-ETX)позволяет выполнять паспортизацию каналов и диагностику неисправностей в сетях, использующих технологию 10 Gigabit Ethernet. Он поддерживает LAN- и WAN-интерфейсы, осуществляет проверку соответствия качества предоставляемых услуг соглашению об уровне обслуживания SLA.
В приборе реализована возможность организации шлейфа (loopback), а также получения статистики по принимаемому и передаваемому трафику.
Для тестирования оптоволоконного 10 Gigabit Ethernet используются XFP-модули.
Возможности анализатора BERcut-ETX
Прибор Беркут-ETX обеспечивает выполнение следующих функций:
- Анализатор осуществляет тестирование в соответствии с методикой RFC 2544: пропускная способность, задержка, уровень потерь кадров, предельная нагрузка. Результаты доступны как в табличной форме, так и в виде графиков
- Измерение коэффициента битовых ошибок (BERT) проводится на четырёх уровнях модели OSI: физическом, канальном, сетевом и транспортном. Для тестирования используются стандартные и задаваемые пользователем последовательности. Режим случайного или постоянного размера кадра позволяет генерировать для анализа сетей трафик, наиболее приближенный к реальному.
- Тест Сложный трафик позволяет создать до 10 потоков данных с различными нагрузками и оценить потери при прохождении трафика через сетевые устройства. Таким образом можно проверить работает ли в тестируемом устройстве приоритезация.
- Анализ пакетного джиттера необходим для оценки возможности сети передавать чувствительный к задержкам трафик (видео, речь). При определении пакетного джиттера применяется функция генерации тестового трафика: можно генерировать тестовый трафик и измерять джиттер на одном порту прибора, или генерировать трафик на порту локального прибора, а измерять пакетный джиттер на порту удалённого прибора.
- Беркут-ETX осуществляет сбор и отображение статистической информации по принимаемому и передаваемому трафику на физическом, канальном и сетевом уровнях в соответствии с методикой RFC 2819.
- Контроль связности канала и маршрутов на уровне TCP/IP.
- Диагностика неисправностей кабеля.
- Организация шлейфа (Loopback) на физическом, канальном и сетевом уровнях.
- Включение режима Шлейф на удалённом приборе посредством протокола OAM.
- Отображение результатов тестирования через WWW - интерфейс
