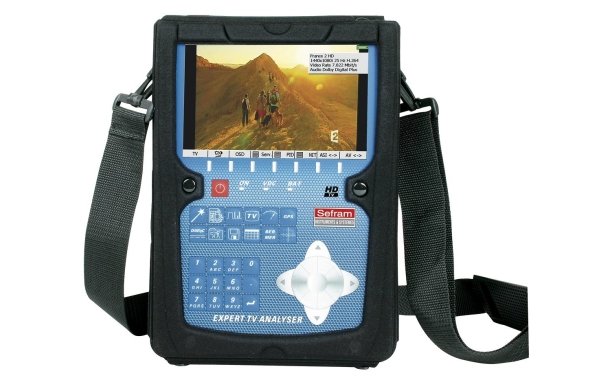

Прибор SEFRAM 7865HDT2 выполняет все необходимые измерения DVB-T, DVB-T2, DVB-H, (COFDM), DVB-C (QAM),MPEG2 и MPEG4, DVB-S и DVB-S2 (QPSK/8PSK). Панорамный дисплей отображает все параметры выбранного канала.
Прибор SEFRAM 7865HDT2 существенно экономит время при настройке антенн благодаря быстродействию, NIT, Cell-ID, переходным характеристикам, режиму checksat (поиск спутников) и автонастройке.
При весе всего лишь 2,1 кг, прибор идеально подходит для всех измерений в полевых условиях. Его компактность обеспечивает надежность и удобство в эксплуатации.
Считывать данные измерений с панорамного 7-дюймового ЖК-дисплея (16:9) значительно удобнее, чем с любого другого аналогичного прибора.
Особенности:
- Панорамный 7-дюймовый цветной ЖК-дисплей
- Вес: не более 2,1 кг
- Поддержка приема цифрового, кабельного и спутникового вещания
- Любые измерения DVB-T, DVB-T2, DVB-H, DVB-C, DVB-S и DVB-S2.
- Быстрый, а также детальный (expert) спектральный анализ
- OSD, PID- аудио и видео, переходная характеристика
- Очень высокая чувствительность для полос вещания
- Время зарядки аккумулятора – 1 час
- Прочная переносная сумка
- Герметичная передняя панель с сенсорными кнопками
- Измерения в сетях Wi-Fi *
- Упрощенная процедура обновления встроенного ПО: флэш-накопитель с портом USB
Технические характеристики:
|
Характеристики моделей |
7861 |
7861HDT2 |
7862HD |
7865HDT2 |
7866HDT2 |
|
Частотный диапазон |
Наземный 45-865 МГц Спутниковый 950-2150 МГц |
Наземный 45-865 МГц Спутниковый 950-2150 МГц |
Наземный 45-865 МГц Спутниковый 950-2150 МГц |
Наземный 5-865 MГц Спутниковый 950-2150 MГц |
Наземный 5-865 МГц Спутниковый 950-2150 МГц |
|
Стандарт DVB-T/H |
+ |
+ |
+ |
+ |
+ |
|
Стандарты DVB-S, DVB-S2 |
+ |
+ |
+ |
+ |
+ |
|
Стандарт DVB-C |
|
|
+(45-865МГц) |
+ |
+ |
|
Стандарт TV MPEG2 |
+ |
+ |
+ |
+ |
+ |
|
Стандарт TV MPEG4 - H264 (ТВ высокой чёткости, HDTV) |
|
+ |
+ |
+ |
+ |
|
Скоростной спектральный анализ |
+ |
+ |
+ |
+ |
+ |
|
Режим контроля спутника |
+ |
+ |
+ |
+ |
+ |
|
Диаграмма созвездий с изменением масштаба |
|
|
+ |
+ |
+ |
|
Графическое отображение измерений |
|
|
|
+ |
+ |
| OSD, Аудио и видео PID | + | + | |||
|
Измерение сигналов беспроводного Интернета Wi-Fi* |
+* |
+* |
+* |
+* |
+* |
|
Выходной порт TS-ASI |
|
|
|
+ |
+ |
|
GPS |
|
|
|
+ |
* с дополнительными принадлежностями
|
Технические характеристики |
Наземный диапазон |
Спутниковый диапазон |
||||
|
Частота |
||||||
|
Диапазон |
5-865 МГц |
950-2150 МГц |
||||
|
Разрешение |
измерение 25 кГц, отображение 1 кГц |
измерение 25 кГц, отображение 1 кГц |
||||
|
Измерения уровня |
||||||
|
Динамический диапазон |
20-120 дБмкВ (30-120 дБмкВ для 5-45 МГц) |
30-110 дБмкВ |
||||
|
Минимальный уровень шума |
5 дБмкВ, типовое значение |
- |
||||
|
Единицы измерений |
дБмкВ, дБмВ, дБм, В |
дБмкВ, дБмВ, дБм, В |
||||
|
Погрешность |
±2дБ ± 0,05 дБ/°C |
±3дБ ± 0,05дБ/°C |
||||
|
Разрешающая способность |
0,1 дБ |
0,1дБ |
||||
|
Фильтры |
Автоматические в соответствии с выбранным стандартом 100 - 300 кГц |
1 МГц |
||||
|
Вход |
Разъемы F или BNC 75 Ом |
Разъемы F или BNC 75 Ом |
||||
|
Максимальное допустимое напряжение |
80 В пост. тока, 80 В средне кв./ 50Гц |
80 В пост. тока, 80 В средне кв. / 50 Гц |
||||
|
Стандарты |
B, G, D, K, I, L, M, N, FM, несущая, DVB-C, MCNS, DVB-T7H, DVB-T2 |
PAL, SECAM, NTSC, DVB-S, DVB-S2, DSS |
||||
|
Измерения |
V, C/N, запас помепахоустойчивости, V/A1, V/A2 в соответствии с выбранным стандартом |
RF, C/N, энергетический запас лиинии связи |
||||
|
Скоростной спектральный анализ |
||||||
|
Сверхскоростной режим |
100 мс типовое значение (10 раз/с) |
350 мс типовое значение (10 раз/с) |
||||
|
Специальный режим |
да, со всей информацией по измерению спектра |
да, со всей информацией по измерению спектра |
||||
|
Фильтры |
автоматические в соответствии с выбранным диапазоном (100, 300, 1 МГц) |
1 МГц, 3 МГц, 10 МГц |
||||
|
Аттенюатор |
автоматический в соответствии с выбранной частотой (от 0 до 50 дБ, с шагом 10 дБ) |
автоматический (от 0 до 50 дБ, с шагом 10 дБ) |
||||
|
Динамика(дисплей) |
60 дБ (10 дБ/деление) |
60 дБ (10 дБ/ деление) |
||||
|
Диапазон |
5 МГц до полного диапазона в 1, 2, 5 шагов |
5 МГц до полного диапазона в 1, 2, 5 шагов |
||||
|
Карта измерений |
||||||
|
Ёмкость |
прокрутка 12 программ |
|||||
|
Дисплей |
графический (гистограмма) |
|||||
|
Режим контроля спутника |
||||||
| - | - |
быстрый поиск спутника, простая или двойная система шумопонижения |
||||
| - |
- |
30 спутников типовое значение, с загруженной базой данных по Европе |
||||
| - |
- |
4 канала на спутник, может настраиваться пользователем |
||||
|
Память |
||||||
|
Сохранение |
внутренняя энергонезависимая память, USB-карта (поставляется дополнительно) |
|||||
|
Данные |
расположение, данные измерений (уровень, BER/MER, карта частот, спектр...) |
|||||
|
Ёмкость |
320 K (1000 файлов или папок максимум) |
|||||
|
Вспомогательные входы и выходы |
||||||
|
Интерфейсы |
2 x USB (A и мини B), Ethernet 10 base T (RJ45) |
|||||
|
Блокпитания |
jack 5,5мм, 15 В максимум, 5 A максимум |
|||||
|
Аудио/ Видео |
Вход / Выход аудио (0 дБм) и видео (1 В ср. кв.) |
|||||
|
Выход асинхронного последовательного интерфейса (ASITS) |
Да, соединитель 2 х BNC на верхней панели |
|||||
|
Дистанционное питание и управление |
||||||
|
Напряжение |
5/13/18/24 В, 500 мА максимум (300 мА для 24 В) |
13/18 В, 500 мА максимум |
||||
|
DiSEqC |
- |
DiSEqC 1.2 |
||||
|
Mini DiSEqC |
- |
22 кГц, ToneBurst |
||||
| SatCR | - | DiSEqC расширение протокола, контроль над 8-ю слотами макс. | ||||
|
Цифровые измерения |
DVB-T/H | DVB-T2 | DVB-C | DVB-S | DVB-S2 | |
|
Битовый коэффициент ошибок (BER) |
CBER (до алгоритма Витерби) VBER (после алгоритма Витерби) UNC (потерянные пакеты) |
LDPC, BCH, FER (frame error) |
BER (докода Рида-Соломона) UNC (потерянные пакеты) |
CBER, VBER, UNC |
LDPC, BCH, PER |
|
|
Коэффициент ошибок модуляции (MER) |
5-35 дБ |
5-35 дБ |
От 20 до 40 дБ |
0-20 дБ |
||
|
Скорость передачи символов |
- |
- |
от 1 до 7,224 Мс/с (J.83A) |
от 1 до 45 Mc/c | ||
|
Ширина полосы |
6МГц, 7 МГц, 8 МГц |
5MHz, 6MHz, 7 MHz, 8 MHz |
- |
- |
||
|
Модуляция |
- |
SISO, MISO, single and multi PLP |
- |
- | ||
| Размер шины | 2k и 8k, автомат и ручное переключение | 1k, 2k, 4k, 8k, 16k и 32k + расширение полосы, автоматическое |
- | - | ||
| Констелляция | QPSK, 16 и 64QAM, авто | QPSK, 16, 64 и 256QAM авто | 16, 32, 64, 128 и 256QAM | QPSK и 8PSK | ||
| Кодовая скорость | 1/2, 2/3, 3/4, 5/6, 7/8 (auto) | 1/2, 3/5, 2/3, 3/4, 4/5, 5/6 (auto) | - | QPSK DVB/S: 1/2, 2/3, 3/4, 5/6, 6/7, 7/8 (auto) QPSK DVB-S2: 2/5, 1/2, 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (auto) 8PSK DVB-S2: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (auto) |
||
|
Защитный интервал |
Автом. / ручн. |
Автоматический |
- |
- |
||
|
Обращённый спектр |
Ручной |
Автоматический |
- |
- |
||
|
Стандарт |
ETS 301-701 |
ETS 302-755 |
ITU J83-Appendix A and B |
ETS 300-421 |
ETS 302-307 |
|
|
Стандарт NICAM |
||||||
|
Частота |
45-865МГц/Измерение уровня |
- |
||||
|
Стандарт |
B, G, D, K, I, L |
- |
||||
|
Измерения уровня |
да |
- |
||||
|
Эхо-сигналы / импульсная характеристика |
||||||
|
Динамический диапазон |
30 дБ, 75 км (на 8k) |
50 дБ, -75 км + 75 км (на 8k ) | - |
- |
||
|
Единицы измерений |
мкс, км, мили |
мкс, км, мили | - |
- |
||
|
ТВ изображение и звук |
||||||
|
Аналоговые программы |
да (PAL, SECAM, NTSC) |
- |
||||
|
Цифровые программы (открытоговещания) |
SD (стандартное разрешение) и
|
|||||
